Jazdný vozík 70 pre posuvnú bránu 5-rolkový oceľové kolieska
produkt nedostupný
pridať do zoznamu želaní
Popis
Jazdný vozík 5-kladkový pre posuvné brány – koľajnica 70x70 mm, 450 kg

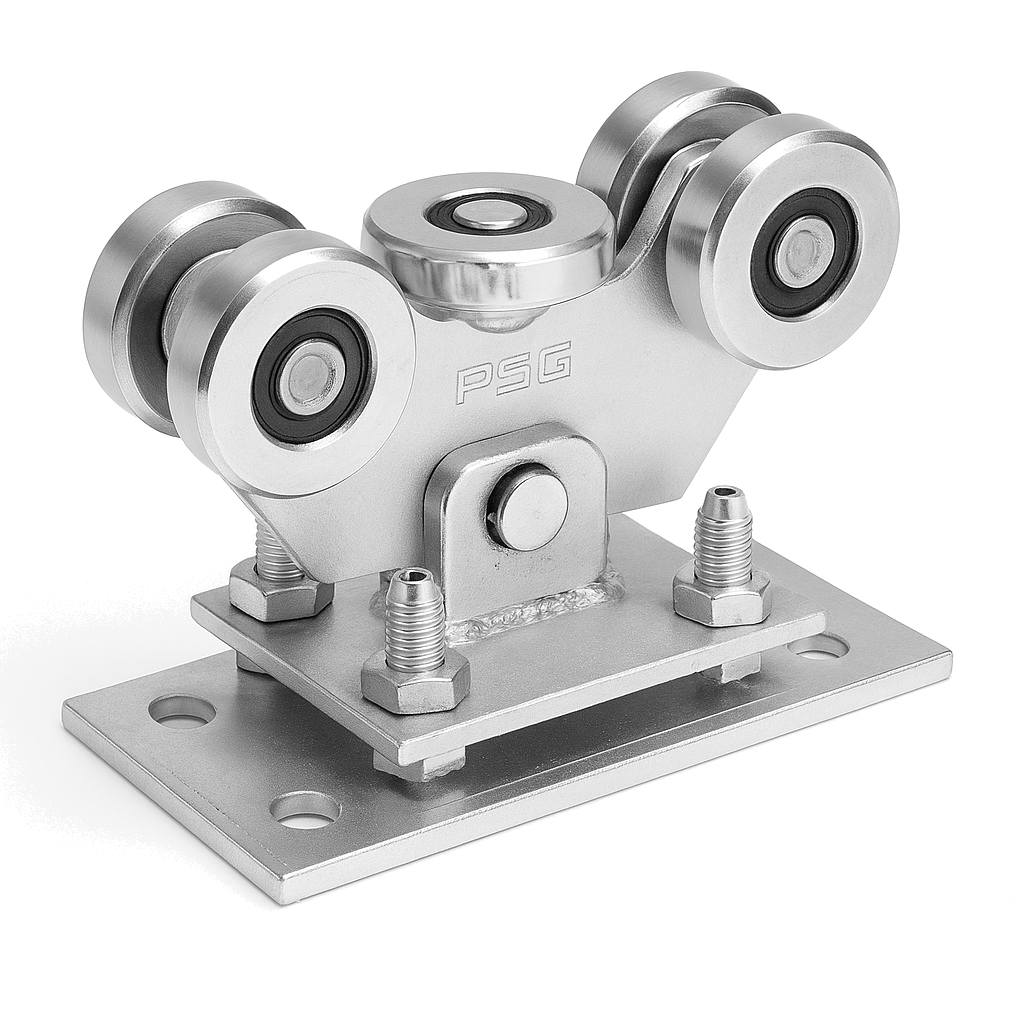

Jazdný vozík 5-kladkový pre samonosné posuvné brány je odolný jazdný prvok určený pre profesionálne bránové systémy. Kyvná konštrukcia s 5 oceľovými kladkami (vrátane jednej horizontálnej kladky) zabezpečuje plynulý a tichý pohyb brány, pričom spojenie so základňou pomocou čapu umožňuje automatické prispôsobenie vozíka vodiacej koľajnici. Toto riešenie skracuje čas montáže a eliminuje potrebu presného vyrovnávania – ideálne pre montážne tímy realizujúce viaceré projekty.
Konštrukcia a funkcia
Vozík je vybavený 5 kovovými kladkami uloženými na ložiskách, ktoré zabezpečujú rovnomerné rozloženie zaťaženia na vodiacej koľajnici. Horizontálna kladka stabilizuje bočné pohyby brány, čím eliminuje vibrácie a chvenie počas posúvania. Kyvný mechanizmus (čap spájajúci vozík s montážnou základňou) umožňuje automatickú kompenzáciu miernych odchýlok koľajnice, čo výrazne uľahčuje montáž na nerovnom podklade.
Nastavenie výšky sa vykonáva pomocou upevňovacích skrutiek v základni, čo umožňuje presné nastavenie úrovne brány aj po namontovaní vozíka. Povrch celého prvku je pozinkovaný, čo ho chráni pred koróziou a zaručuje dlhodobú prevádzku v exteriérových podmienkach.
Technické parametre
- Počet kladiek: 5 (vrátane 1 horizontálnej kladky)
- Materiál kladiek: oceľ
- Maximálne zaťaženie: 450 kg
- Kompatibilná koľajnica: 70×70×4 mm

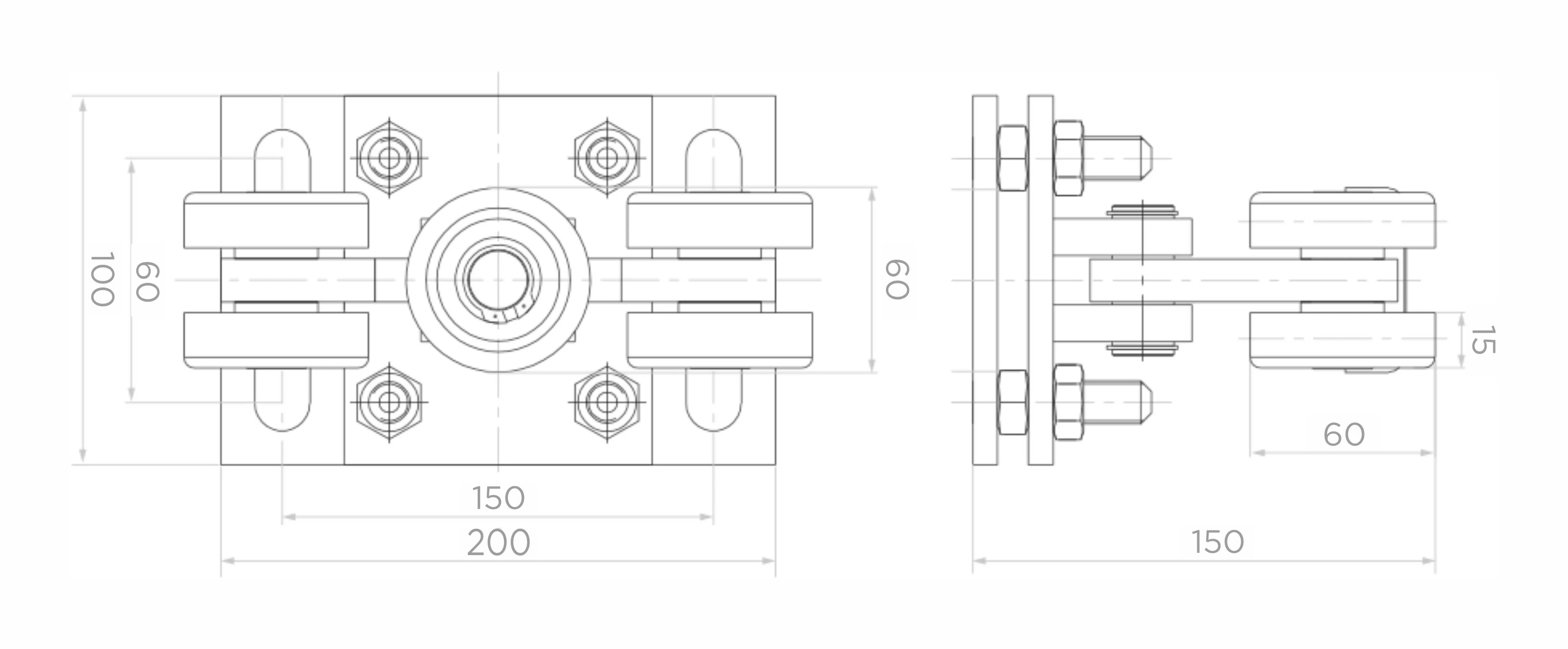

- Výška vozíka (H): 150 mm
- Rozmery montážnej základne: 200×100 mm
- Rozostup montážnych otvorov: 150 mm
- Šírka vozíka: 150 mm
- Hĺbka kladky: 60 mm
- Povrchová úprava: pozink
- Mechanizmus: kyvný (čap)
- Nastavenie výšky: skrutkové
- Hmotnosť: 4,965 kg
- Objem: 5243,44 cm³
- EAN: 5901289674645
Použitie
Vozík je určený pre samonosné posuvné brány vedené na koľajnici 70×70×4 mm. Nosnosť 450 kg umožňuje obsluhu ťažkých brán používaných v bytovej výstavbe, ako aj v priemyselných, skladových či logistických objektoch. Pre kompletný jazdný systém sú potrebné dva vozíky montované na bránových základoch v príslušnom rozostupe.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Veľkosť jazdnej lišty | 70x70x4 |
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 450 |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 5 |
| Typ jazdného systému | Pojezdový systém |
