Jazdný vozík 70 5-kolieskový pre posuvnú bránu výkyvný oceľové kolieska
produkt nedostupný
pridať do zoznamu želaní
Popis

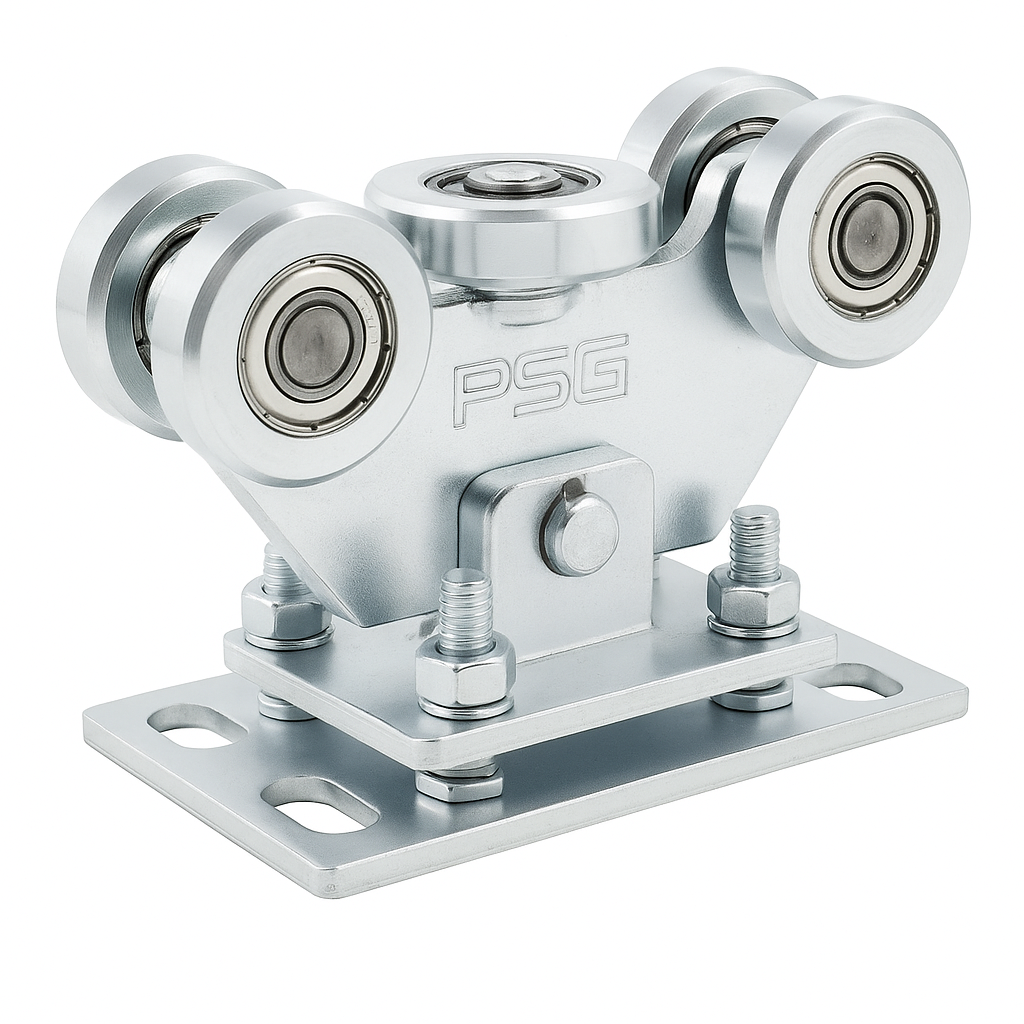

Jazdný vozík 70 pre posuvnú bránu – 5-kladkový kyvný, oceľové kladky
Jazdný vozík 70 je odolný, 5-kladkový jazdný prvok určený pre samonosné posuvné brány. Kyvná konštrukcia s čapom spájajúcim vozík so základňou zabezpečuje automatické prispôsobenie profilu koľajnice, čo sa prejavuje plynulou a bezporuchovou prevádzkou brány aj pri vysokých zaťaženiach — až do 650 kg.
Konštrukcia a princíp činnosti
Vozík je vybavený 5 oceľovými kladkami, vrátane jednej horizontálnej kladky, ktoré spolupracujú s vodiacou koľajnicou s rozmermi 70×70×4 mm. Všetky kladky sú uložené na guľkových ložiskách, čo zaručuje nízky valivý odpor a tichú prevádzku. Kyvný mechanizmus umožňuje vychyľovanie vozíka voči montážnej základni — vďaka tomu sú kompenzované drobné nerovnosti a priehyby koľajnice, pričom zaťaženie sa rovnomerne rozkladá na všetky kladky.
Nastavenie výšky sa realizuje pomocou skrutiek v základni, čo umožňuje presné nastavenie úrovne brány počas montáže. Celok je pokrytý zinkovým náterom, ktorý chráni oceľové prvky pred koróziou a zabezpečuje dlhodobú prevádzku vonku.
Technické parametre
- Počet kladiek: 5 (vrátane 1 horizontálnej kladky)
- Materiál kladiek: oceľ s guľkovými ložiskami
- Kompatibilná koľajnica: 70×70×4 mm
- Maximálne zaťaženie: 650 kg

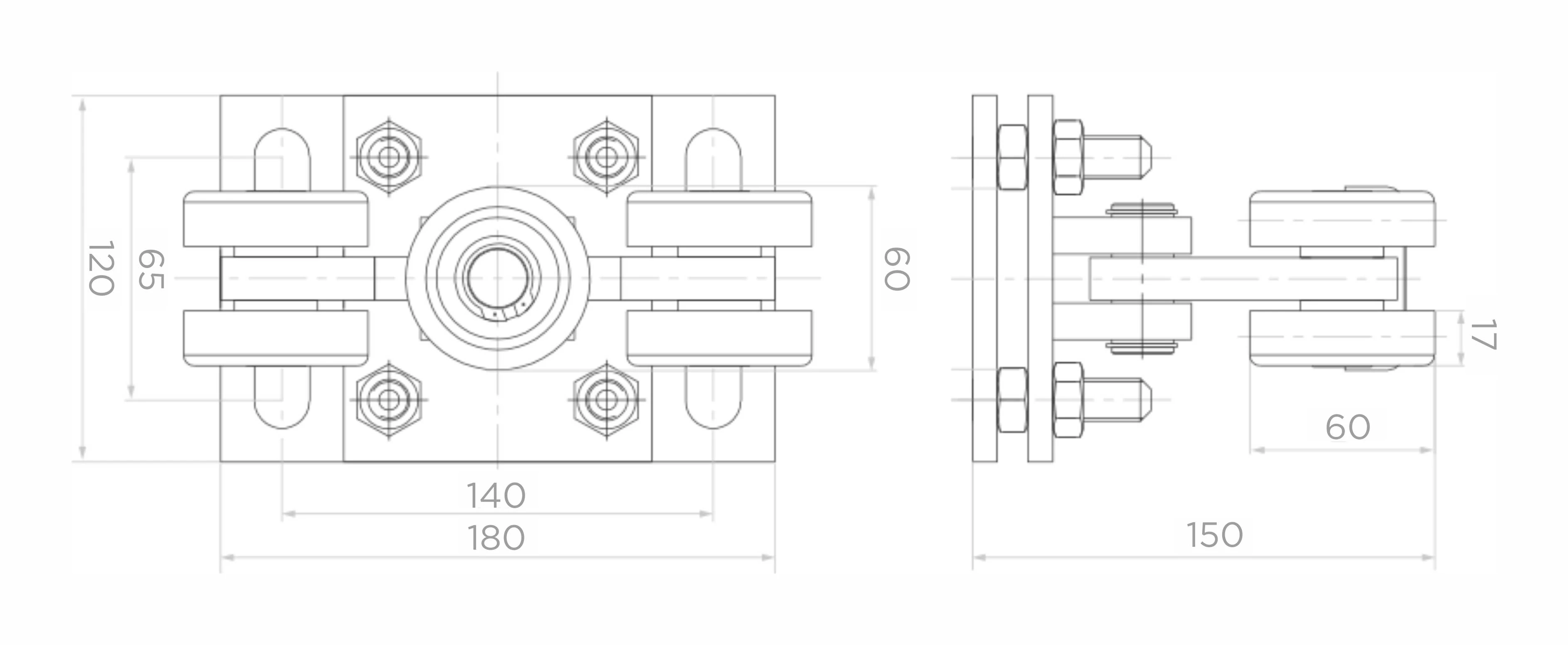

- Výška (H): 150 mm
- Rozmery základne (šír. × dĺ.): 180 × 120 mm
- Montážna rozteč základne: 140 × 65 mm
- Bočná hĺbka: 150 mm
- Šírka korpusu: 60 mm
- Hrúbka základne: 17 mm
- Hmotnosť: 5,7 kg
- Objem: 5243 cm³
- Protikorózna ochrana: pozinkovanie
- Typ spojenia so základňou: kyvný čap
- Nastavenie výšky: áno — pomocou skrutiek
- EAN: 5901289674546
Použitie a montáž
Vozík je určený pre profesionálne inštalácie samonosných posuvných brán s hmotnosťou krídla do 650 kg. Vďaka kyvnej konštrukcii a nastaveniu výšky je montáž rýchla a nevyžaduje dokonale vyrovnaný základ — inštalatér má možnosť presnej korekcie počas nastavovania brány. Montážne otvory v základni umožňujú spoľahlivé ukotvenie k podkladu pomocou štandardných skrutiek.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ produktu | Jednotlivý vozík |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 650 |
| Materiál koliesok | Oceľ |
| Počet koliesok [szt.] | 5 |
| Veľkosť jazdnej lišty | 70x70x4 |
| Typ jazdného systému | Pojezdový systém |
