Hliníkový trapézový mostík PV s EPDM H70 L330 pre trapézový plech
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Hliníkový trapézový mostík PV s EPDM H70 L330 pre trapézový plech

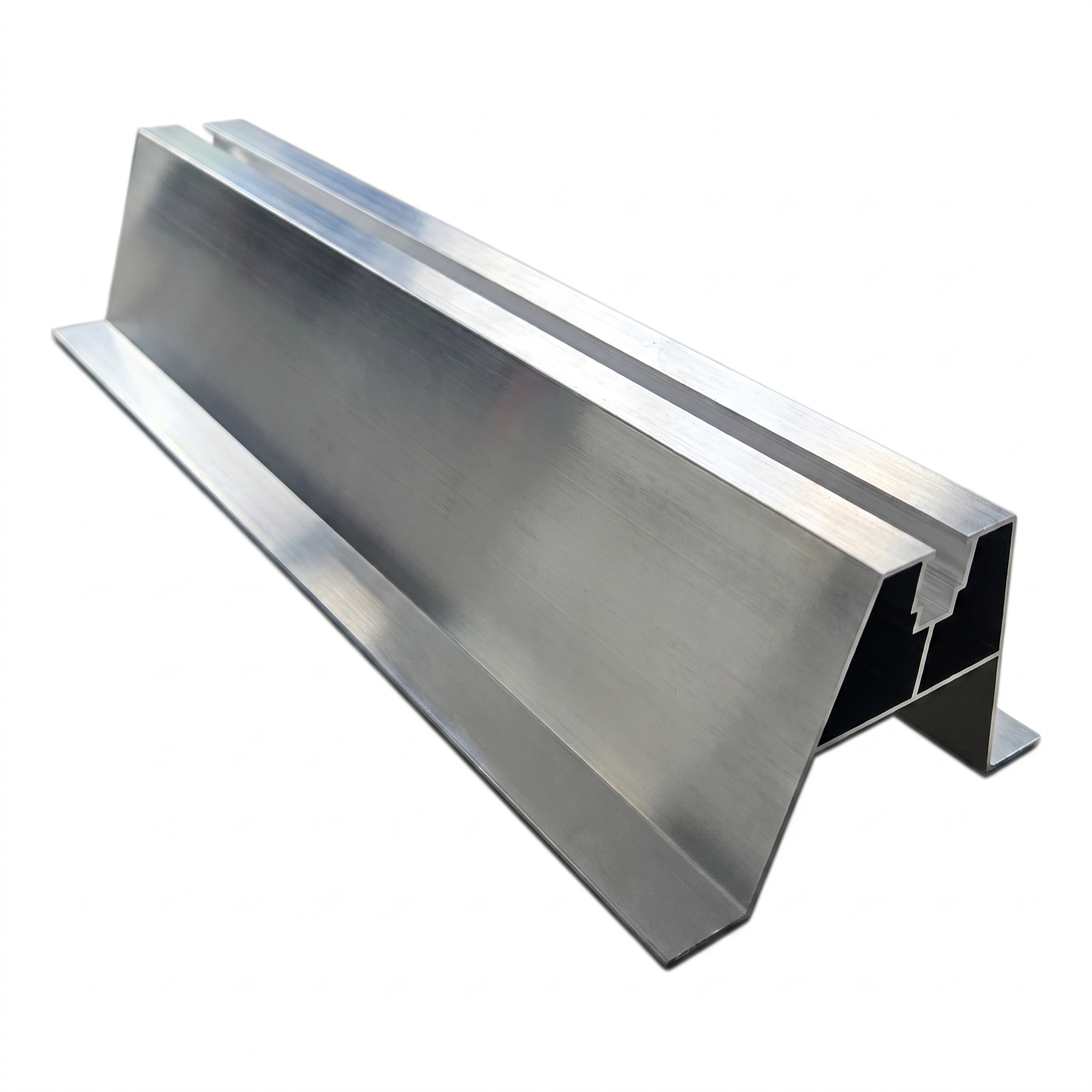

Hliníkový trapézový mostík H70 L330 je odolný montážny profil určený na fotovoltaické inštalácie na strechách pokrytých trapézovým plechom. Vďaka tesneniu EPDM hrúbky 2 mm zabezpečuje tesné a stabilné priľnutie k podkladu, čím eliminuje riziko mikrovibrácií a poškodenia povrchu plechu. Hotový prvok skracuje čas montáže a zaručuje opakovateľnosť na každej streche.
Profil je vyrobený z hliníka s povrchovou úpravou Standard (ochranná anodizácia). Konštrukcia s trapézovým prierezom a stredovým vodiacim kanálom umožňuje spoľahlivé upevnenie skrutkou alebo samovrtnou skrutkou a zaručuje vysokú nosnosť pri nízkej vlastnej hmotnosti iba 0,357 kg.
Použitie
- Montáž PV montážnych koľajníc na strechách s trapézovým plechom
- Kompenzácia profilu trapézu – mostík rovnomerne rozkladá tlak na vlny plechu
- Spolupráca so samovrtiacimi skrutkami alebo skrutkami s podložkou EPDM
Parametre produktu
- Dĺžka: 330 mm
- Výška: 70 mm
- Materiál profilu: hliník
- Povrchová úprava: Standard (ochranná anodizácia)
- Tesnenie: EPDM 2 mm
- Hmotnosť: 0,357 kg
Rozmery a technické parametre
- Dĺžka (L): 330 mm
- Výška (H): 63 mm (rozmer profilu: 70 mm podľa výkresu prierezu)
- Šírka hornej časti: 40 mm
- Šírka pätiek základne: 26,63 mm (ľavá a pravá)
- Vnútorný rozstup pätiek: 62,74 mm
- Uhol šikmých stien: 14°
- Hrúbka stien: 1,2–1,5 mm
- Hrúbka hornej steny: 1,3 mm
- Vodiaci kanál – šírka otvoru: 9 mm, hĺbka: 16 mm
- Nešpecifikované polomery: R0,25
Presne navrhnutý trapézový prierez s vnútornou vystužujúcou priečkou a stredovým vodiacim kanálom zaručuje tuhosť profilu a jednoduché polohovanie upevňovacích prvkov.
