Hliníkový trapézový mostík H40 L330 s tesnením EPDM 2 mm na montáž FV
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Hliníkový trapézový mostík H40 L330 s tesnením EPDM 2 mm na montáž FV

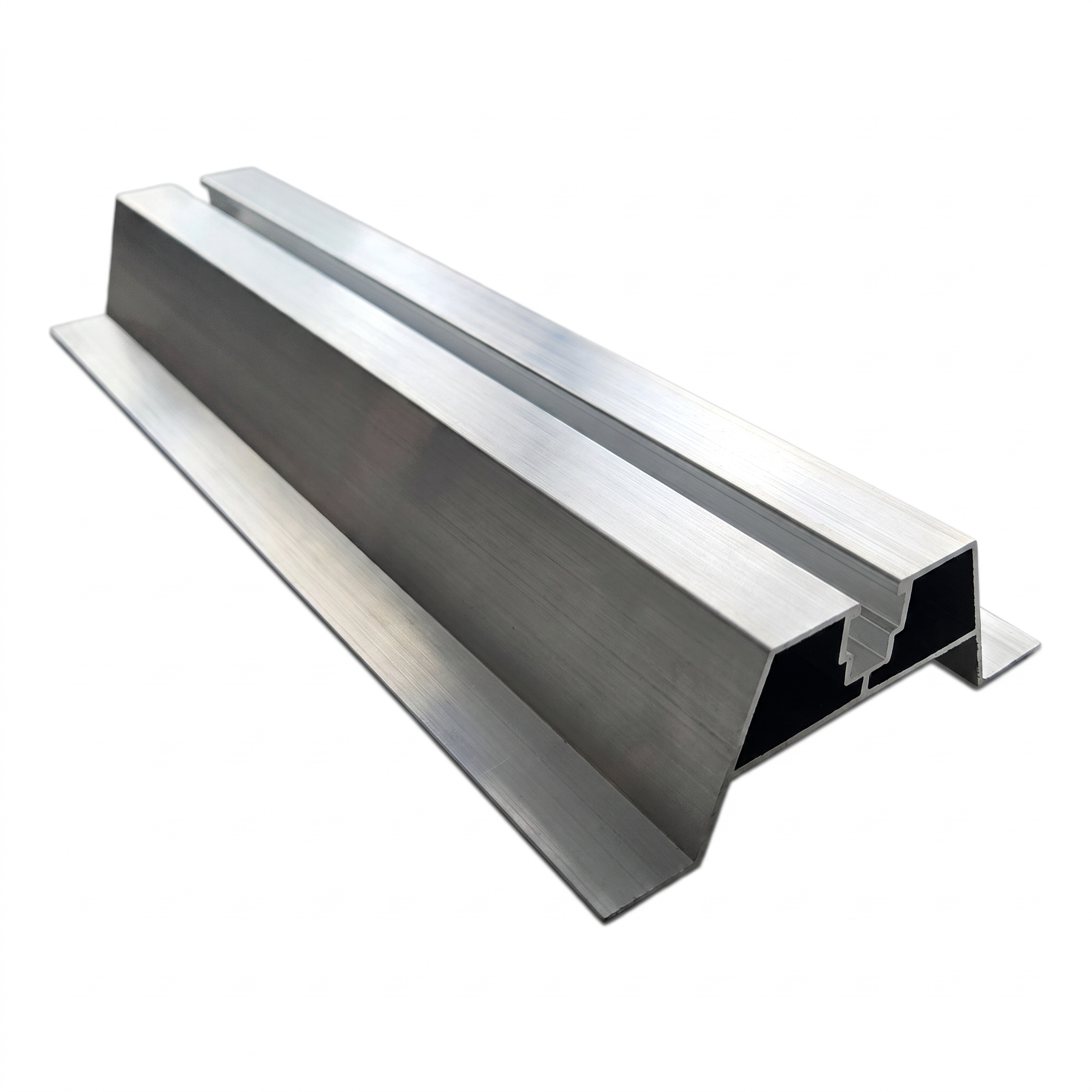

Hliníkový trapézový mostík s tesnením EPDM je profesionálny strešný adaptér určený na montáž fotovoltaických konštrukcií na trapézových plechoch. Vďaka profilu s výškou 40 mm mostík dokonale kopíruje tvar vlny plechu a poskytuje stabilný a tesný základ pre montážne koľajnice FV. V súprave je priložená podložka z gumy EPDM hrúbky 2 mm, ktorá tlmí vibrácie, kompenzuje nerovnosti a chráni povrch plechu pred poškodením.
Kľúčové výhody pre inštalatéra
- Integrovaný montážny kanál – umožňuje rýchle upevnenie koľajníc pomocou skĺznych skrutiek bez dodatočných prvkov
- Štandardná anodizácia – trvalá antikorózna ochrana hliníka zaručujúca dlhoročnú odolnosť voči poveternostným podmienkam
- Tesnenie EPDM 2 mm v súprave – eliminuje galvanický kontakt medzi hliníkom a oceľovým plechom a zabezpečuje vodotesnosť spoja
- Hmotnosť len 0,315 kg – nezaťažuje strešnú konštrukciu a uľahčuje dopravu na stavenisko

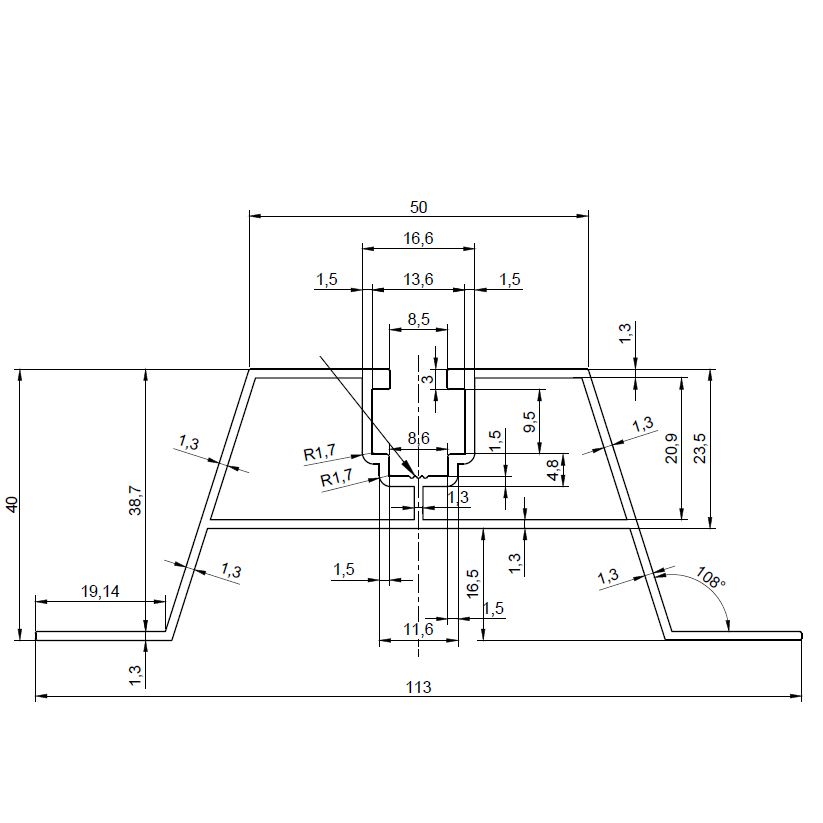

Rozmery a parametre profilu (prierez)
- Dĺžka mostíka: 330 mm
- Celková výška profilu: 40 mm
- Horná šírka (hlava): 50 mm
- Celková šírka pri základni: 113 mm
- Šírka bočných nôh: 19,4 mm (ľavá a pravá)
- Hrúbka bočných stien: 1,3 mm
- Hrúbka horných stien: 1,3 mm
- Montážny kanál – otvor: 8,5 mm, vnútorná šírka: 13,6 mm
Všeobecné údaje
- Materiál profilu: hliník so štandardnou anodizáciou
- Tesnenie: EPDM 2 mm
- Hmotnosť: 0,315 kg
- Celkové rozmery: 330 × 113 × 40 mm (D × Š × V)
Trapézový mostík je nevyhnutným prvkom systému montáže FV na strechách s trapézovým plechom. Jeho symetrická konštrukcia s vnútorným vystužujúcim priečnikom zaručuje rovnomerný prenos zaťaženia z montážnej koľajnice na vlnu plechu. Miesta vyznačené na výkrese môžu vykazovať tepelné stopy vzniknuté počas procesu extruzie – ide o bežný výrobný znak, ktorý neznižuje pevnostné vlastnosti profilu.
