Hliníkový montážny profil PV 40×40 mm / 665 cm – koľajnica pre kladivkové skrutky M10
produkt nedostupný
pridať do zoznamu želaní
Popis
Hliníkový montážny profil PV 40×40 mm / 665 cm – koľajnica pre kladivkové skrutky M10
Montážny profil PV 40×40 mm s dĺžkou 665 cm je odolná hliníková koľajnica určená na výstavbu podkonštrukcie pre fotovoltaické moduly na šikmých strechách. Vyrobený zo zliatiny hliník 6060 spája nízku vlastnú hmotnosť s dobrou mechanickou pevnosťou a prirodzenou odolnosťou voči korózii. Profil má dva nezávislé montážne kanály — horný slúži na uchytenie klém pridržiavajúcich panely, dolný na spojenie koľajnice so strešnými hákmi, adaptérmi alebo trojuholníkmi. Takéto dvojkanálové usporiadanie výrazne zjednodušuje montáž — inštalatér pracuje výlučne zhora, bez potreby prístupu k spodnej strane profilu. Dĺžku koľajnice je možné dodatočne predĺžiť pomocou spojok profilov (predávaných samostatne), čo umožňuje flexibilne prispôsobiť konštrukciu rozmerom strešnej plochy. Profil je dostupný aj vo verzii eloxovanej na čierno, ktorá zabezpečuje dodatočnú ochranu povrchu a estetický vzhľad na strechách s tmavou krytinou.
Kľúčové výhody pre inštalatéra
- Dvojkanálová konštrukcia umožňuje nezávislú montáž klém panelov (horný kanál) a uchytenie k podkonštrukcii (dolný kanál)
- Hliník 6060 zaisťuje odolnosť voči korózii a poveternostným vplyvom bez potreby dodatočnej ochrany — materiál je vhodný aj na eloxovanie
- Veľká dĺžka umožňuje pokryť rozsiahle úseky strešnej plochy s menším počtom spojov, a možnosť predlžovania spojkami dáva plnú projekčnú flexibilitu
- Kompatibilita so štandardným montážnym príslušenstvom — ľahká dostupnosť skrutiek a matíc na trhu
- Nízka vlastná hmotnosť uľahčuje prepravu na strechu a manipuláciu s profilom počas inštalácie

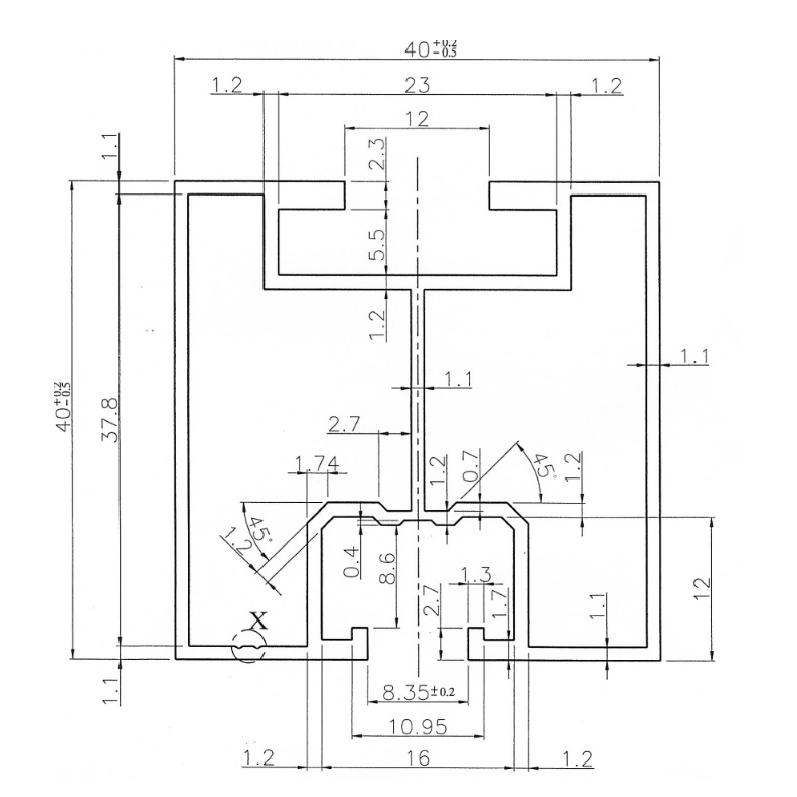

Prierez profilu bol navrhnutý s ohľadom na optimálne rozloženie záťaže a pohodlie montáže. Horný kanál — širší, s drážkou umožňujúcou zasunutie matíc — slúži na uchytenie stredových a koncových svoriek pridržiavajúcich moduly PV. Dolný kanál s užším uzáverom je určený na spojenie profilu s prvkami strešnej podkonštrukcie. Steny profilu majú hrúbku zvolenú tak, aby zaistili tuhosť celej koľajnice pri súčasnom zachovaní ľahkosti. Na technickom výkrese sú viditeľné aj skosenia pod uhlom 45° na vnútorných hranách, ktoré uľahčujú zavádzanie spojovacích prvkov do kanálov.

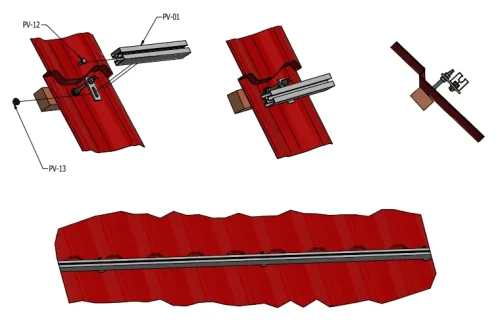

Na obrázku je znázornená typická schéma inštalácie na streche pokrytej plechovou krytinou. Strešný hák upevnený k krokve podopiera profil a klemy upevnené v hornom kanáli koľajnice pridržiavajú fotovoltaické moduly. Vďaka použitiu kladivkových skrutiek v dolnom kanáli je možné profil presne polohovať pozdĺž háku bez potreby vŕtania ďalších otvorov — stačí zasunúť skrutku do kanála a posunúť ju do požadovanej polohy pred dotiahnutím.
Technické údaje
| Dĺžka [mm] | 6650 |
| Profil [mm] | 40×40 |
| Typ drážky | Pre kladivkový skrutku |
| Povrchová úprava | Prírodné |
