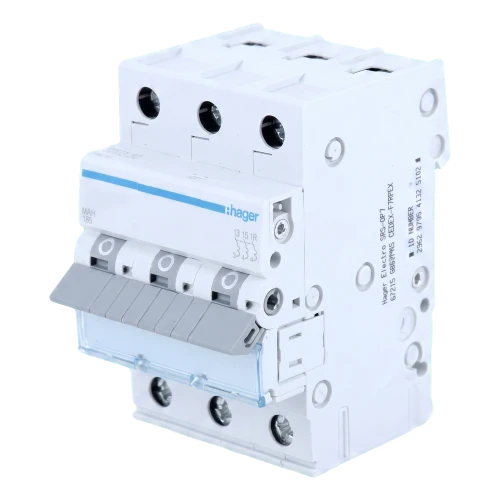

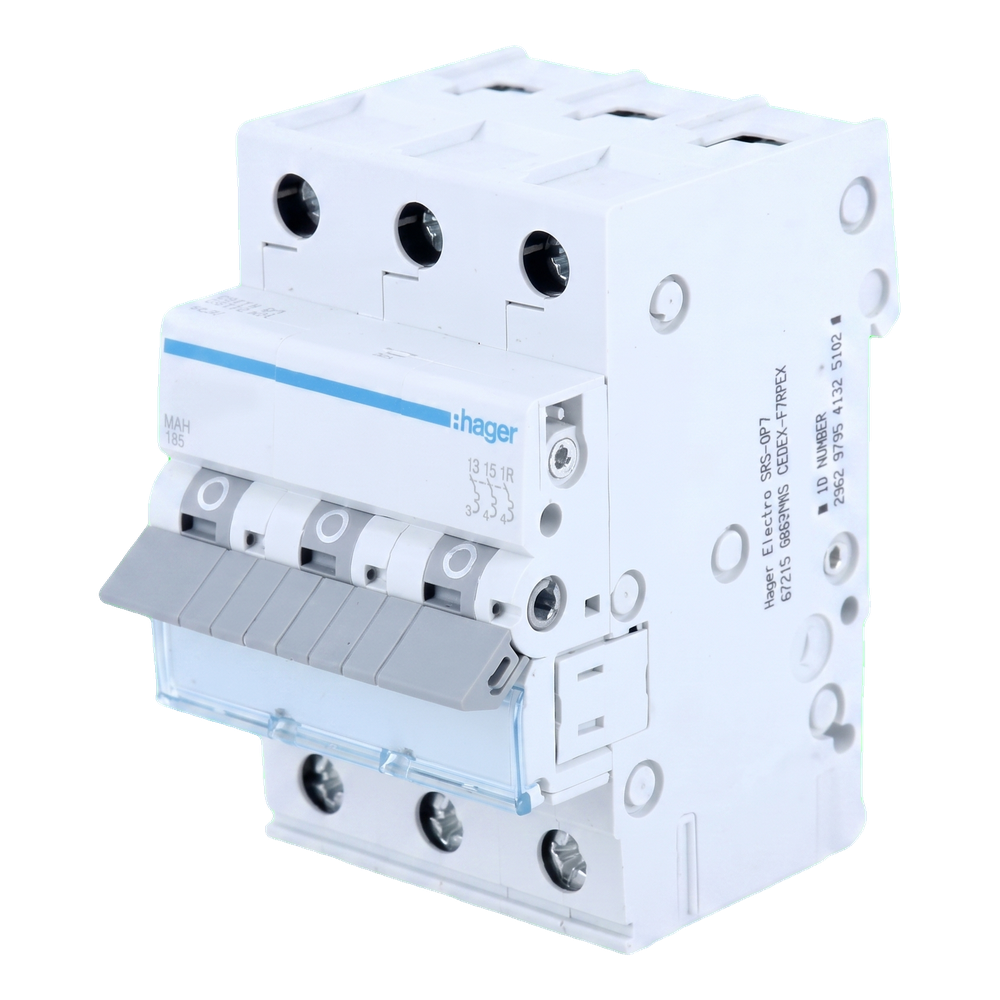

Hager MBN306E – nadprúdový istič B 6A 3P 6kA
produkt nedostupný
pridať do zoznamu želaní
Popis
Hager MBN306E – nadprúdový istič B 6A 3P 6kA
Hager MBN306E je trojpólový nadprúdový istič s charakteristikou B a menovitým prúdom 6 A, určený na ochranu obvodov pred následkami preťaženia a skratu do 6 kA. Charakteristika B so spomaleným vypínaním spôsobuje, že zariadenie sa výborne hodí do obvodov napájajúcich spotrebiče s nízkymi rozbehovými prúdmi — osvetlenie, zásuvky, senzory či riadiace inštalácie.
Istič sa montuje na DIN lištu a zaberá 3 moduly (52,5 mm). Skrutkové svorky prijímajú tuhé vodiče s prierezom od 1 do 25 mm² a ohybné vodiče od 1 do 16 mm², čo zaisťuje pohodlné pripojenie tak v bytových, ako aj v priemyselných rozvádzačoch.
Konštrukcia ističa
- Ovládacia páčka na ručné zapínanie a vypínanie
- Zámok blokujúci spínací mechanizmus
- Pevný a pohyblivý kontakt zaisťujúce spoľahlivé spínanie
- Pripojovacie svorky so skrutkou
- Termobimetalová spúšť — ochrana proti preťaženiu
- Elektromagnetická spúšť — ochrana proti skratu
- Zhášacia komora na účinné tlmenie elektrického oblúka
Technická špecifikácia
| Parameter | Hodnota |
|---|---|
| Výrobca | Hager |
| Model | MBN306E |
| Charakteristika vypínania | B |
| Menovitý prúd | 6 A |
| Počet pólov | 3P |
| Menovitá skratová vypínacia schopnosť Icn | 6 kA |
| Menovitý prevádzkový skratový vypínací prúd Ics | 6 kA |
| Menovité prevádzkové napätie Ue | 230 / 400 V |
| Typ napájacieho napätia | AC |
| Menovitá frekvencia | 50 / 60 Hz |
| Menovité izolačné napätie Ui | 500 V |
| Menovité impulzné výdržné napätie Uimp | 4000 V |
| Maximálna strata výkonu na pól | 3 W |
| Celkové straty výkonu pri menovitom prúde | 3,8 W |
| Straty výkonu na pól pri menovitom prúde | 1,3 W |
| Elektrická odolnosť (životnosť) | 4000 cyklov |
| Mechanická odolnosť (životnosť) | 20 000 cyklov |
| Typ pripojenia | so skrutkou |
| Uťahovací moment | 2,8 Nm |
| Prierez tuhého vodiča (drôt) | 1 – 25 mm² |
| Prierez ohybného vodiča (lanko) | 1 – 16 mm² |
| Stupeň krytia | IP20 |
| Rozmery (š × v × h) | 70 × 83 × 17,5 mm |
| Hmotnosť | 0,299 kg |
| Norma | EN 60898-1 |
| EAN | 3250614313035 |
Technické údaje
| Charakteristika vypínania | B |
| Typ ističa | nadprúdový |
| Menovitý prúd [A] | 6A |
| Počet pólov | 3P |
| Vypínacia schopnosť [kA] | 6 kA |
| Značka | HAGER |
