Hager Istič nadprúdový B 20A 3P 6kA
produkt nedostupný
pridať do zoznamu želaní
Popis

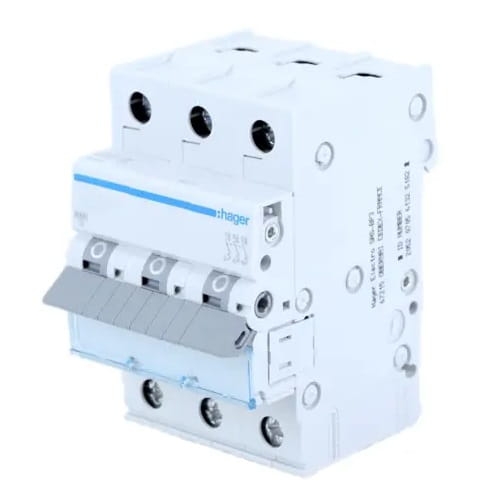

Hager Nadprúdový Istič B 20A 3P 6kA
Nadprúdový istič MCB B 20A 3P 6kA MBN320E HAGER, známy aj ako inštalačný istič, predstavuje kľúčový prvok elektrického systému.
Chráni obvod automatickým prerušením prúdového toku, keď jeho intenzita prekročí stanovené bezpečnostné limity. Poskytuje ochranu pred následkami skratov a preťažení do 6kA. Nadprúdový istič MBN320E typu B sa vyznačuje oneskoreným spúšťaním a je určený na ochranu zariadení menej citlivých na tepelné preťaženie, ktoré vyžadujú nízke rozbehové prúdy.
Konštrukciaističa MBN320E:
- 1 - pohonná páčka
- 2 - zámok
- 3 - pevný kontakt a pohyblivý kontakt
- 4 - pripájacie svorky
- 5 - termobimetalová spúšť (preťaženiová)
- 6 - nastavovacia skrutka
- 7 - elektromagnetická spúšť (skratová)
- 8 - hasiaca komora (na hasenie elektrického oblúka)
ŠPECIFIKÁCIA
| Parameter | Hodnota |
|---|---|
| Výrobca | HAGER |
| Typ nadprúdovéhoističa | B |
| Menovitý prúd [A] | 20A |
| Vypínacia schopnosť [kA] | 6kA |
| Počet pólov | 3 P |
| Počet chránených pólov | 3 |
| Menovitá skratová vypínacia schopnosť Icn | 6 kA |
| Menovité prevádzkové napätie Ue | 230 / 400 V |
| Menovitá frekvencia | 50 / 60 Hz |
| Typ napájacieho napätia | AC |
| Menovité izolačné napätie | 500 V |
| Menovité impulzné výdržné napätie Uimp | 4000 V |
| Menovitá skratová vypínacia schopnosť 230 V 50 Hz | 6 kA |
| Menovitá prevádzková skratová vypínacia schopnosť Ics | 6 kA |
| Maximálna strata výkonu na pól podľa normy | 4,5 W |
| Celkové straty výkonu pri menovitom prúde | 8,9 W |
| Straty výkonu na pól pri menovitom prúde | 3,1 W |
| Elektrická odolnosť (počet cyklov) | 4000 x |
| Mechanická odolnosť (počet cyklov) | 20000 x |
| Uťahovací moment | 2,8 Nm |
| Typ pripojenia | skrutkové |
| Kapacita vstupnej/výstupnej svorky pre tuhý vodič (drôt) | 1/25 mm² |
| Kapacita vstupnej/výstupnej svorky pre ohybný vodič (lanko) | 1/16 mm² |
| Norma | EN 60898-1 |
| Stupeň ochrany | IP20 |
| Rozmery | 70 x 83 x 52,5 mm |
| Doplňujúce informácie | možnosť prepojenia pomocou hrebeňových lišt, klietkové svorky: - drôt do 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Charakteristika vypínania | B |
| Typ ističa | nadprúdový |
| Menovitý prúd [A] | 20A |
| Počet pólov | 3P |
| Vypínacia schopnosť [kA] | 6 kA |
| Značka | HAGER |
