Dromet kotva prstencová rozperná PSRe M6x80/22 pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Dromet kotva krúžková rozperná PSRe M6x80 mm pozinkovaná
Kotva krúžková PSRe M6×80 značky Dromet je spoľahlivý rozperný spojovací prvok určený na trvalé upevnenie profilov, kovových konštrukcií, mreží, zábradlí, strojov a iných prvkov vybavenia objektu do betónových podkladov. Vďaka krúžkovej konštrukcii s maticou a podložkou zaisťuje isté a opakovateľné upevnenie — obzvlášť dôležité pri montáži fotovoltaických konštrukcií, kde stabilita ukotvenia rozhoduje o bezpečnosti celej inštalácie.
Kotva má Európske technické posúdenie ETA 05/0242, certifikát CE a národné technické posúdenie AT-15-7574/2008, čo potvrdzuje jej súlad s normami a umožňuje jej použitie v projektoch vyžadujúcich zdokumentované parametre nosnosti.
Povolené montážne podklady
- Nepopraskaný betón min. B20 (C16/20)
- Prírodný kameň so zhutnenou štruktúrou
- Tehla plná
Technické parametre
- Označenie: PSRe 6x80/22
- Závit: M6
- Priemer vŕtania (fi): 6 mm
- Celková dĺžka (L): 80 mm
- Hrúbka upevňovaného prvku (E): 22 mm
- Hĺbka ukotvenia (F): 55 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,016 kg
- EAN: 5907518616813
- Predajná jednotka: kus
Schéma montáže a rozmerové označenia

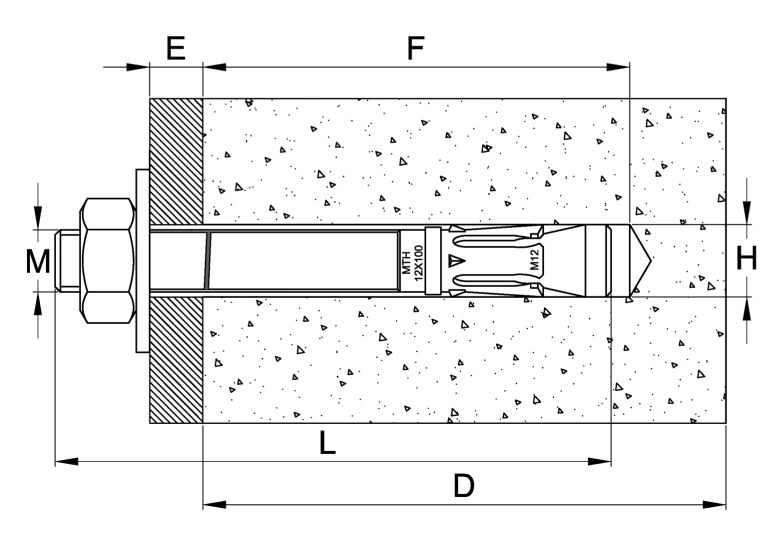

Prierezový výkres znázorňuje kotvu osadenú v betónovom podklade s kľúčovými montážnymi rozmermi: M – priemer závitu, E – hrúbka upevňovaného prvku (vyčnievanie), F – hĺbka ukotvenia, L – celková dĺžka kotvy, D – požadovaná hĺbka otvoru, H – priemer otvoru v podklade.
Montážne odporúčania
- Montážny otvor vyvŕtajte kolmo na rovinu podkladu
- Otvor po vyvŕtaní vyčistite od prachu a úlomkov
- Kotvu zasuňte pomocou ľahkých úderov kladivom
- Dotiahnutie matice vykonajte momentovým kľúčom
- Po rozopnutí kotvy musí byť podložka pod maticou silne pritlačená k upevňovanému prvku
- Parametre uvedené v technickom posúdení AT-15-7574/2008 sa nesmú prekračovať
Technické údaje
| Typ závitu | M6 |
| Dĺžka [mm] | 80 |
