Dromet kotva krúžková rozperná PSRe M8x90/20 pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Dromet kotva krúžková rozperná PSRe M8x90/20 pozinkovaná do betónu
Kotva krúžková rozperná Dromet PSRe M8x90/20 je overené riešenie na trvalé upevnenie konštrukcií do betónových podkladov. Určená na profesionálnu montáž profilov, kovových konštrukcií, roštov, zábradlí, strojov a ďalších prvkov vybavenia objektu. Vďaka Európskemu technickému schváleniu ETA 05/0242, certifikátu CE a národnému schváleniu AT-15-7574/2008 zaručuje súlad s požiadavkami stavebných noriem a plnú projektovú zodpovednosť.
Konštrukcia a materiál
Kotva PSRe má krúžkovú konštrukciu, ktorá zabezpečuje rovnomerné rozopnutie v montážnom otvore a vysokú nosnosť ukotvenia. Vyrobená z konštrukčnej ocele s antikoróznou úpravou vo forme elektrolytického zinkovania. V súprave sú matica a podložka — kotva je pripravená na okamžitú montáž bez potreby dokupovania ďalších dielov.
Použitie
Kotva je určená na upevnenie do podkladov z netrhlinového betónu min. triedy B20 (C16/20), prírodného kameňa s kompaktnou štruktúrou a plnej tehly. Ideálna na inštaláciu nosných konštrukcií pre fotovoltické panely, montáž montážnych líšt, upevnenie stĺpikov zábradlí, kotvenie zariadení a všetkých spojov vyžadujúcich vysokú nosnosť a certifikáciu.
Rozmery a technické parametre
- Označenie: PSRe 8x90/20
- Závit: M8
- Priemer vŕtania (fi): 8 mm
- Celková dĺžka (L): 90 mm
- Hrúbka upevňovaného prvku (E): 20 mm
- Hĺbka ukotvenia (F): 65 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytické zinkovanie
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,034 kg
- EAN: 5907518688612
- Predajná jednotka: kus

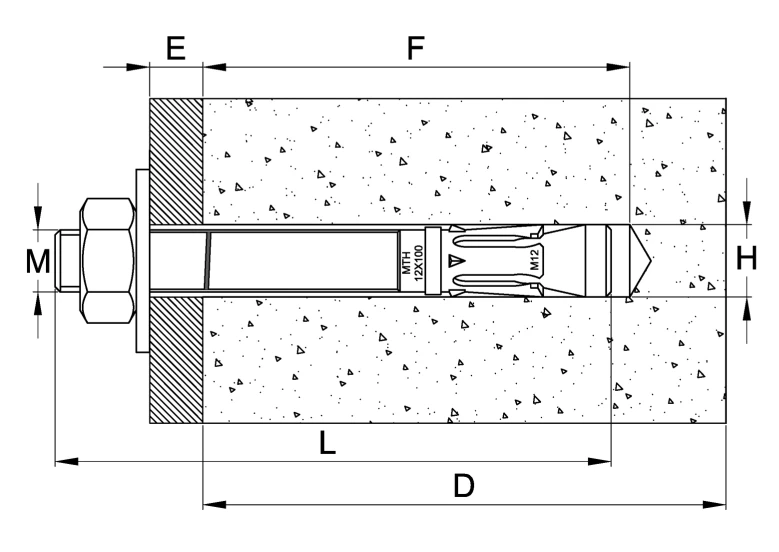

Rozmerové označenia na schéme: M — závit, E — hrúbka upevňovaného prvku (vyčnievajúca časť), F — hĺbka ukotvenia, L — celková dĺžka kotvy, D — hĺbka otvoru v betóne, H — priemer montážneho otvoru.
Certifikáty a schválenia
- Európske technické schválenie: ETA 05/0242
- Certifikát: CE
- Národné technické schválenie: AT-15-7574/2008
Montážne odporúčania
Montážny otvor je potrebné vyvŕtať kolmo na rovinu podkladu a dôkladne vyčistiť od vrtného prachu. Kotva by mala byť do otvoru zasunutá pomocou ľahkých úderov kladivom. Montáž je potrebné vykonať pomocou momentového kľúča — zabezpečí sa tak správny uťahovací moment a správne rozopnutie kotvy. Po rozopnutí spojovacieho prvku by mala byť podložka pod maticou pevne dotiahnutá k upevňovanému prvku. Parametre uvedené v technickom schválení AT-15-7574/2008 sa nesmú prekračovať.
Technické údaje
| Typ závitu | M8 |
| Dĺžka [mm] | 90 |
