Dromet kotva krúžková rozperná PSRe M8x130/60 pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Dromet kotva krúžková rozperná PSRe M8x130/60 oceľová pozinkovaná
Kotva krúžková PSRe 8x130/60 značky Dromet je overené riešenie na trvalé upevnenie montážnych profilov, kovových konštrukcií, mreží, zábradlí, strojov a ďalších prvkov vybavenia objektov. Bola navrhnutá pre podklady z nepopraskaného betónu min. B20, prírodného kameňa s kompaktnou štruktúrou a plnej tehly — typické podklady vyskytujúce sa na fotovoltických, priemyselných a infraštruktúrnych stavbách.
Krúžková konštrukcia s maticou a podložkou zaisťuje spoľahlivé rozopnutie v montážnom otvore a vysokú nosnosť. Kotva je vyrobená z konštrukčnej ocele s protikoróznou ochranou vo forme elektrolytického zinkovania, čo zaručuje odolnosť voči korózii vo vnútorných a mierne vlhkých podmienkach.
Certifikáty a schválenia
Kotva má Európske technické posúdenie ETA 05/0242 a certifikát CE, a taktiež je zahrnutá do národného schválenia AT-15-7574/2008. Vďaka tomu môže byť použitá v zodpovedných konštrukčných upevneniach, kde sa vyžaduje doložená nosnosť a súlad s normami.
Technické parametre
- Označenie: PSRe 8x130/60
- Závit: M8
- Priemer vŕtania (fi): 8 mm
- Celková dĺžka (L): 130 mm
- Hrúbka upevňovaného prvku (E): 60 mm
- Hĺbka kotvenia (F): 65 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytické zinkovanie
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,046 kg
- EAN: 5907518696792
- Predajná jednotka: kus

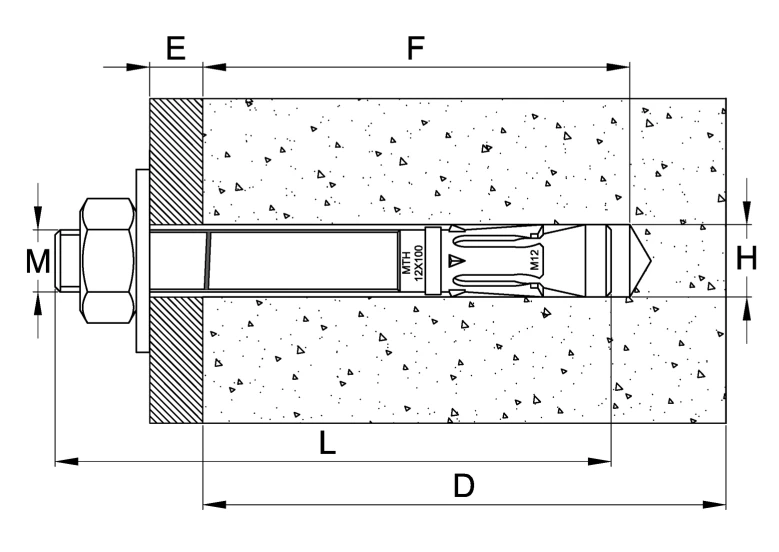

Schéma montáže a rozmerové označenia
Prierezový výkres znázorňuje správne osadenie kotvy v betónovom podklade. Kľúčové montážne rozmery označené na schéme:
- M — priemer závitu kotvy
- E — hrúbka upevňovaného prvku (vzdialenosť od povrchu podkladu k matici)
- F — hĺbka kotvenia v podklade
- L — celková dĺžka kotvy
- D — minimálna hĺbka vyvŕtaného otvoru
- H — priemer vyvŕtaného otvoru
Odporúčania pre montáž
- Montážny otvor treba vyvŕtať kolmo na plochu podkladu a dôkladne ho očistiť od prachu
- Kotvu zasunúť do otvoru pomocou ľahkých úderov kladivom
- Dotiahnutie vykonať pomocou momentového kľúča — neprekračovať uťahovací moment uvedený v schválení
- Po rozopnutí kotvy musí byť podložka pod maticou pevne pritlačená k upevňovanému prvku
- Montážne parametre a nosnosti podľa Technického schválenia AT-15-7574/2008 — nesmú byť prekračované
Použitie pri fotovoltických inštaláciách
Kotva PSRe M8 je často využívaná montážnymi tímami na kotvenie nosných konštrukcií FV v stropoch, stenách a betónových základoch. Vďaka certifikácii ETA a CE predstavuje spoľahlivé upevnenie, ktoré spĺňa projekčné požiadavky a uľahčuje technické preberanie inštalácie.
Technické údaje
| Typ závitu | M8 |
| Dĺžka [mm] | 130 |
