Dromet kotva krúžková rozperná PSRe M6x100/42 pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Dromet kotva krúžková rozpínacia PSRe M6x100/42 pozinkovaná do betónu
Kotva krúžková PSRe M6x100/42 značky Dromet je osvedčeným riešením na trvalé upevnenie profilov, kovových konštrukcií, mreží, zábradlí, strojov a iných prvkov stavebného vybavenia. Krúžková konštrukcia s maticou a podložkou zaisťuje spoľahlivé rozopnutie v montážnom otvore a rovnomerné pritlačenie upevňovaného prvku k podkladu.
Kotva je určená na použitie v podkladoch z nezatrhnutého betónu min. triedy B20, prírodného kameňa so zbitou štruktúrou a plnej tehly. Vďaka certifikácii ETA 05/0242, označeniu CE a národnej aprobácii AT-15-7574/2008 produkt spĺňa najvyššie kvalitatívne požiadavky a môže sa používať pri zodpovedných konštrukčných spojoch.
Technické parametre
- Označenie: PSRe 6x100/42
- Závit: M6
- Priemer vŕtania (fi): 6 mm
- Celková dĺžka (L): 100 mm
- Hrúbka upevňovaného prvku (E): 42 mm
- Hĺbka ukotvenia (F): 55 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,02 kg
- EAN: 5907518682825
- Predajná jednotka: kus
Certifikáty a aprobácie
- Európske technické posúdenie: ETA 05/0242
- Certifikát: CE
- Národná technická aprobácia: AT-15-7574/2008

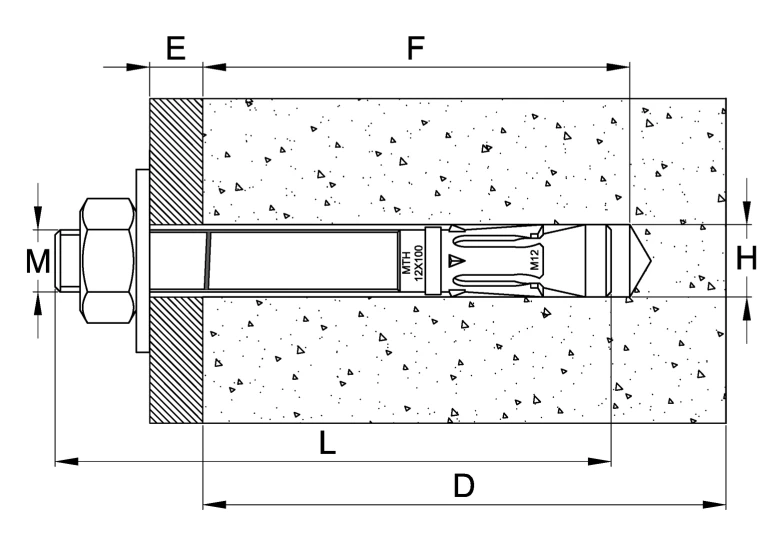

Schéma montáže a rozmery
Rezový nákres znázorňuje spôsob osadenia kotvy do betónového podkladu. Označenia v schéme zodpovedajú nasledujúcim parametrom:
- M – priemer závitu
- E – hrúbka upevňovaného prvku (vysunutie nad podklad)
- F – hĺbka ukotvenia v podklade
- L – celková dĺžka kotvy
- D – hĺbka montážneho otvoru
- H – priemer otvoru v podklade
Montážne odporúčania
Montážny otvor je potrebné vyvŕtať kolmo na plochu podkladu a následne dôkladne očistiť od prachu a zvyškov vŕtania. Spojovací prvok by mal byť možné zasunúť do otvoru ľahkými údermi kladiva. Doťahovanie matice sa musí vykonať pomocou momentového kľúča — po rozopnutí kotvy musí byť podložka pod maticou silne pritlačená k upevňovanému prvku. Všetky prípustné zaťaženia a montážne parametre obsahuje Technická aprobácia AT-15-7574/2008 — uvedené hodnoty sa nesmú prekročiť.
Použitie
- Upevnenie profilov a kovových konštrukcií
- Montáž mreží, zábradlí a balustrád
- Kotvenie strojov a zariadení
- Upevnenie nosných konštrukcií pre fotovoltaické inštalácie
- Trvalé upevnenie prvkov vybavenia stavebných objektov
Technické údaje
| Typ závitu | M6 |
| Dĺžka [mm] | 100 |
