Dromet kotva krúžková rozperná PSRe M20x170/23 pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Dromet kotva kruhová rozperná PSRe M20×170/23 pozinkovaná do betónu
Kotva kruhová PSRe 20×170/23 značky Dromet je odolný rozperný spojovací prvok s kruhovou konštrukciou, určený na trvalé upevňovanie montážnych profilov, kovových konštrukcií, mriežok, zábradlí, strojov a ďalších konštrukčných prvkov a vybavenia budov. Vďaka závitu M20 a celkovej dĺžke 170 mm zabezpečuje vysokú nosnosť pri náročných aplikáciách — vrátane montáže ťažkých nosných konštrukcií pod fotovoltaické inštalácie.
Kotva je určená na osadenie do podkladov z nepopraskaného betónu min. triedy B20, prírodného kameňa s kompaktnou štruktúrou a plnej tehly. Má Európske technické posúdenie ETA 05/0242, certifikát CE a národné technické osvedčenie AT-15-7574/2008, čo potvrdzuje splnenie najvyšších bezpečnostných a nosných štandardov.
Technické parametre
- Označenie: PSRe 20x170/23
- Závit: M20
- Priemer vŕtania (fi): 20 mm
- Celková dĺžka (L): 170 mm
- Hrúbka upevňovaného prvku (E): 23 mm
- Hĺbka kotvenia (F): 135 mm
- Hĺbka otvoru (D): 206 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: kruhová s maticou a podložkou
- Hmotnosť: 0,43 kg
- EAN: 5902706889949
- Predajná jednotka: kus

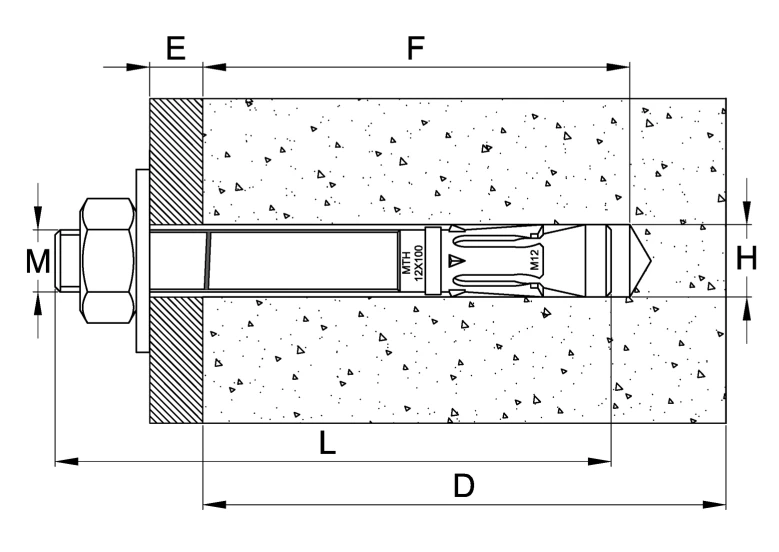

Označenia na prierezovom výkrese:
- M — priemer závitu kotvy
- E — hrúbka upevňovaného prvku (vyčnievajúca časť)
- F — hĺbka kotvenia v podklade
- L — celková dĺžka kotvy
- D — hĺbka montážneho otvoru
- H — priemer otvoru v podklade
Montážne odporúčania
- Montážny otvor je potrebné vyhotoviť kolmo na plochu podkladu a dôkladne ho očistiť od prachu
- Spojovací prvok by malo byť možné zasunúť pomocou ľahkých úderov kladiva
- Montáž je potrebné vykonať pomocou momentového kľúča
- Po rozopnutí spojovacieho prvku by mala byť podložka pod maticou silne pritlačená k upevňovanému prvku
- Parametre uvedené v technickom osvedčení AT-15-7574/2008 sa nesmú prekračovať
Certifikáty a schválenia
- Európske technické posúdenie: ETA 05/0242
- Certifikát: CE
- Národné technické osvedčenie: AT-15-7574/2008
Kotva kruhová PSRe od Dromet je overený a certifikovaný rozperný spojovací prvok, ktorý zaisťuje profesionálnym montážnym tímom isté a trvalé upevnenie v betónových a kamenných podkladoch. Kompletná dodávka s maticou a podložkou umožňuje ihneď pristúpiť k montáži bez potreby objednávania ďalšieho príslušenstva.
Technické údaje
| Typ závitu | M20 |
| Dĺžka [mm] | 170 |
