Comunello súprava brankových pántov na privarenie na stĺpik 40×40 mm – pravé, pre stúpajúce svahy

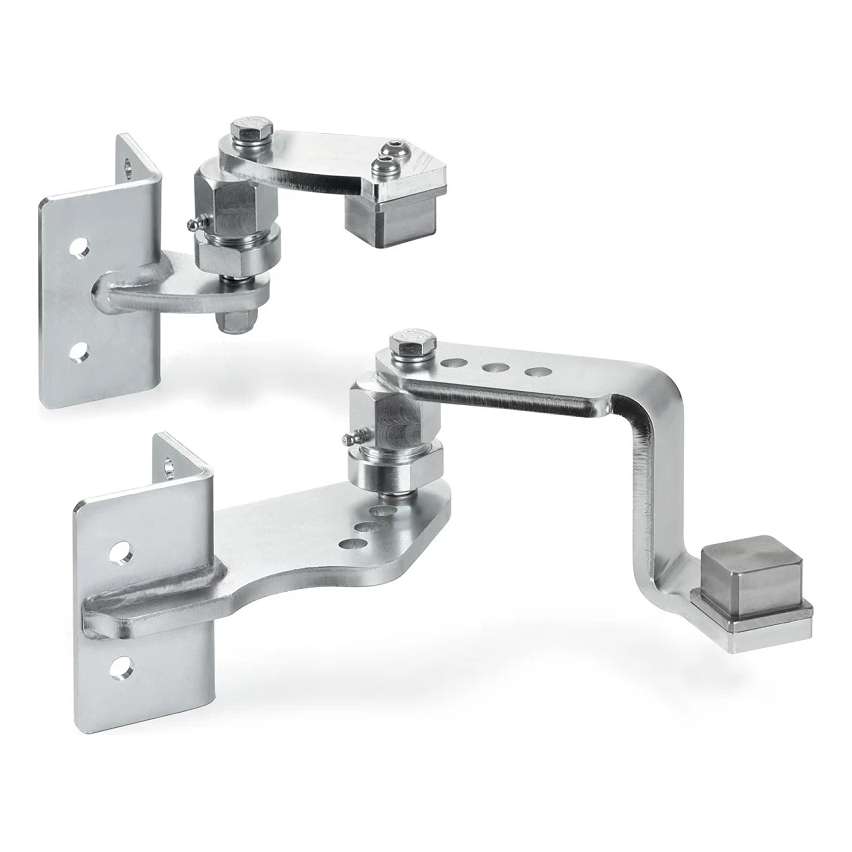

Comunello – kompletná súprava pravých pántov na privarenie určená pre montáž krídlových bránok na teréne so sklonom. Vďaka zabudovanému kĺbu s výstrednou skrutkou montážnik presne nastaví krídlo brány do vodorovnej polohy a vyrovná ho vzhľadom na stĺpik — aj pri sklone terénu do 10° (~20%). Je to hotové riešenie, ktoré eliminuje potrebu individuálneho dorobenia regulačných prvkov a výrazne skracuje čas montáže.
Kľúčové vlastnosti súpravy
- Určenie: krídlové brány na stúpajúcich svahoch
- Typ: pravý pánt, na privarenie na stĺpik
- Vhodné pre stĺpiky: 40 × 40 mm — ocelové a betónové
- Maximálna dĺžka krídla: 3 m
- Maximálna hmotnosť krídla: 120 kg
- Maximálny uhol stúpania: 10° (~20%)
- Regulovateľný sklon krídla — kĺb s výstrednou skrutkou
- Kĺby vybavené mazacími hlavicami — mazanie bez demontáže
- Konzoly so 4 montážnymi otvormi
- Materiál: elektroliticky galvanizovaná oceľ
- Výrobca: Comunello
Výstredný mechanizmus poskytuje plnú kontrolu nad polohou krídla brány. Stačí otočiť kĺb pre plynulé nastavenie uhla, bez potreby opätovného zvárania či rozskrutkovávania konštrukcie. Mazacie hlavice v kĺboch umožňujú jednoduché mazanie počas každoročných kontrol — predlžujú životnosť pántov a zabezpečujú tichý, plynulý chod brány roky.

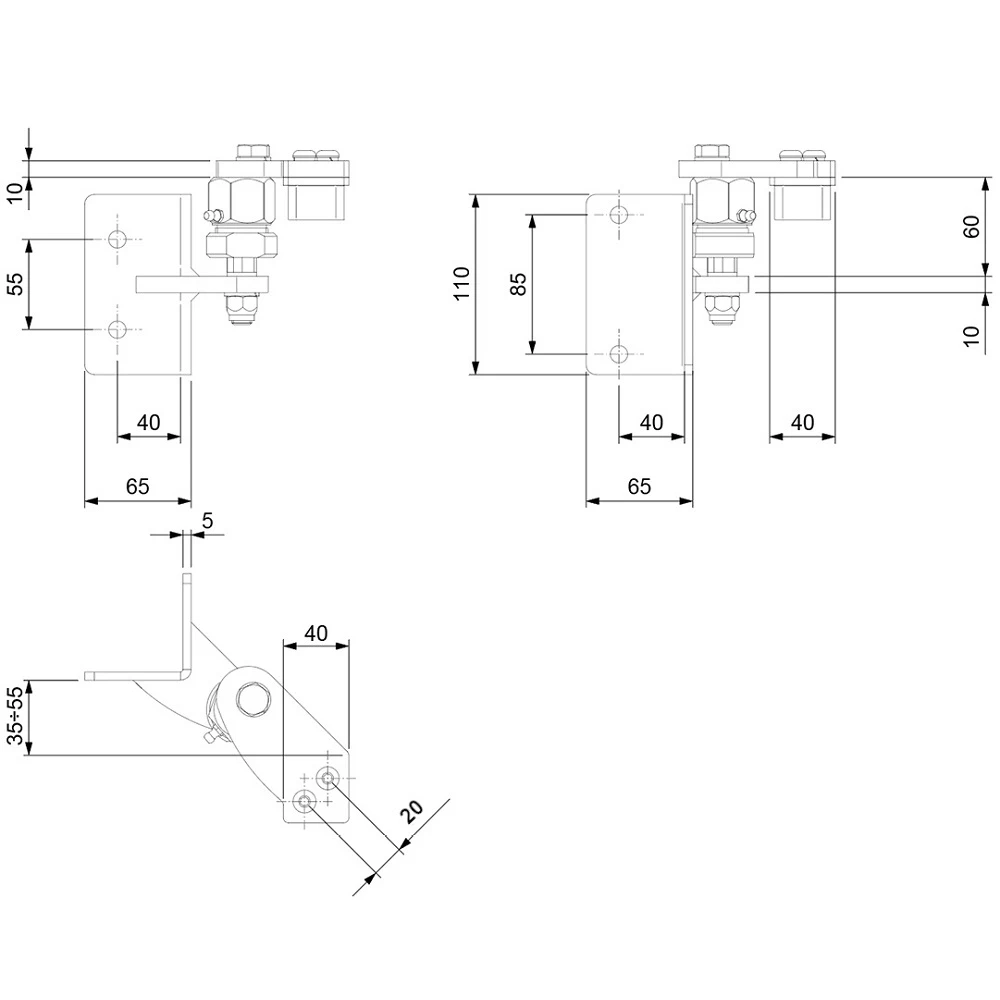

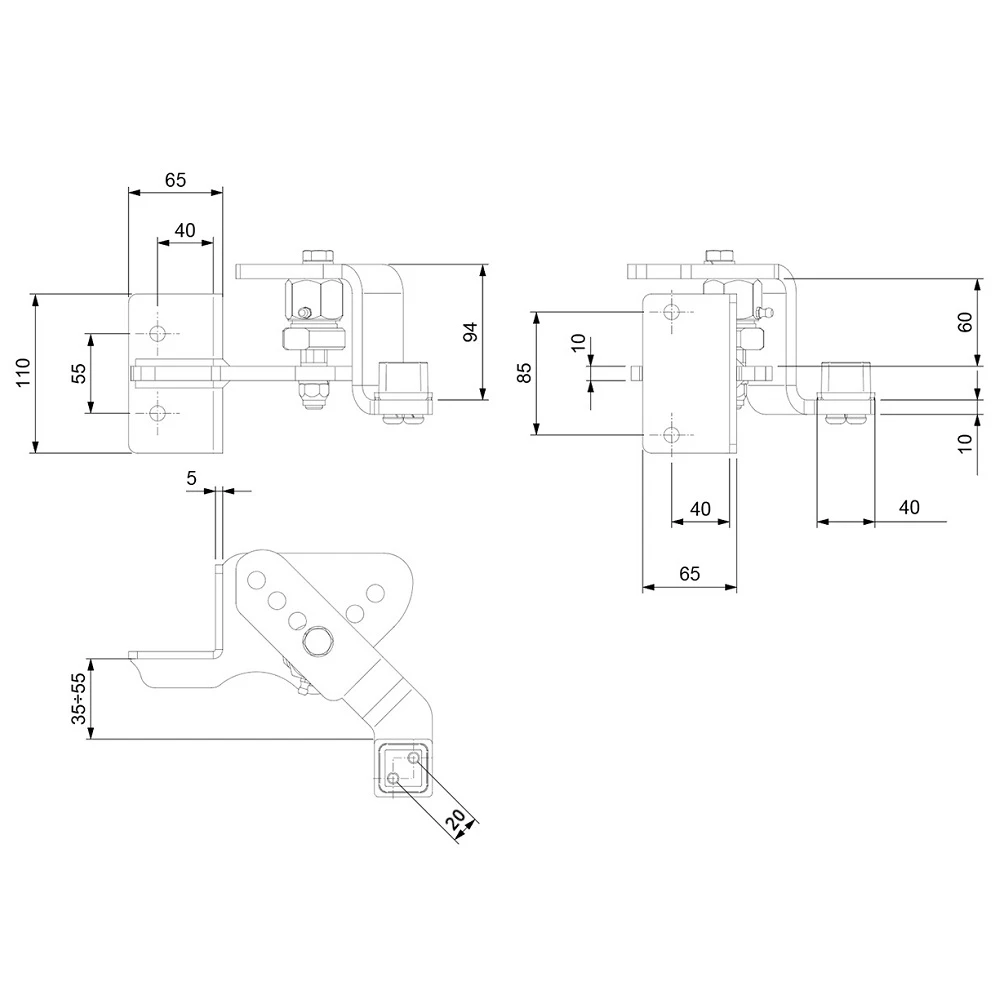

Rozmery a technické údaje
Horný pánt (menší):
- Montážna doska (výška × šírka): 85 × 65 mm
- Rozstup montážnych otvorov vo zvislom smere: 55 mm
- Vzdialenosť osi otvorov od okraja dosky: 40 mm
- Výška mechanizmu kĺbu: 94 mm
- Svetlosť medzi ramenami kĺbu: 60 mm
- Hrúbka montážnej dosky: 5 mm
- Hrúbka ramena kĺbu: 10 mm
- Šírka prvku na upevnenie ku krídlu: 40 mm
Dolný pánt (väčší):
- Montážna doska (výška × šírka): 110 × 65 mm
- Rozstup montážnych otvorov vo zvislom smere: 85 mm
- Vzdialenosť osi otvorov od okraja dosky: 40 mm
- Svetlosť medzi ramenami kĺbu: 60 mm
- Hrúbka montážnej dosky: 5 mm
- Hrúbka ramien kĺbu: 10 mm
- Šírka prvku na upevnenie ku krídlu: 40 mm
Spoločné rozmery:
- Vzdialenie osi otáčania od montážnej dosky (regulovateľné): 35–55 mm
- Posunutie osi otvoru v upevňovacom prvku: 20 mm
- Celková dĺžka súpravy (L): 220 mm
- Hmotnosť súpravy: 5 kg
- EAN: 8028390517474
Súprava určená na montáž na oceľové aj betónové stĺpiky. Konštrukcia z galvanizovanej ocele zabezpečuje odolnosť voči korózii a dlhodobú prevádzku v exteriérových podmienkach. Vďaka regulovateľnej vzdialenosti osi otáčania (35–55 mm) montážnik flexibilne prispôsobí montáž podmienkam na objekte.
Technické údaje
| Materiál | Oceľ |
| Spôsob montáže | Na zamurovanie |
