Comunello sada brankových pántov na privarenie na stĺpik 40×40 mm – ľavá, pre stúpajúce svahy
produkt nedostupný
pridať do zoznamu želaní
0
Popis
Comunello sada závesov brány na priváranie na stĺpik 40×40 mm – ľavá, na stúpajúce svahy

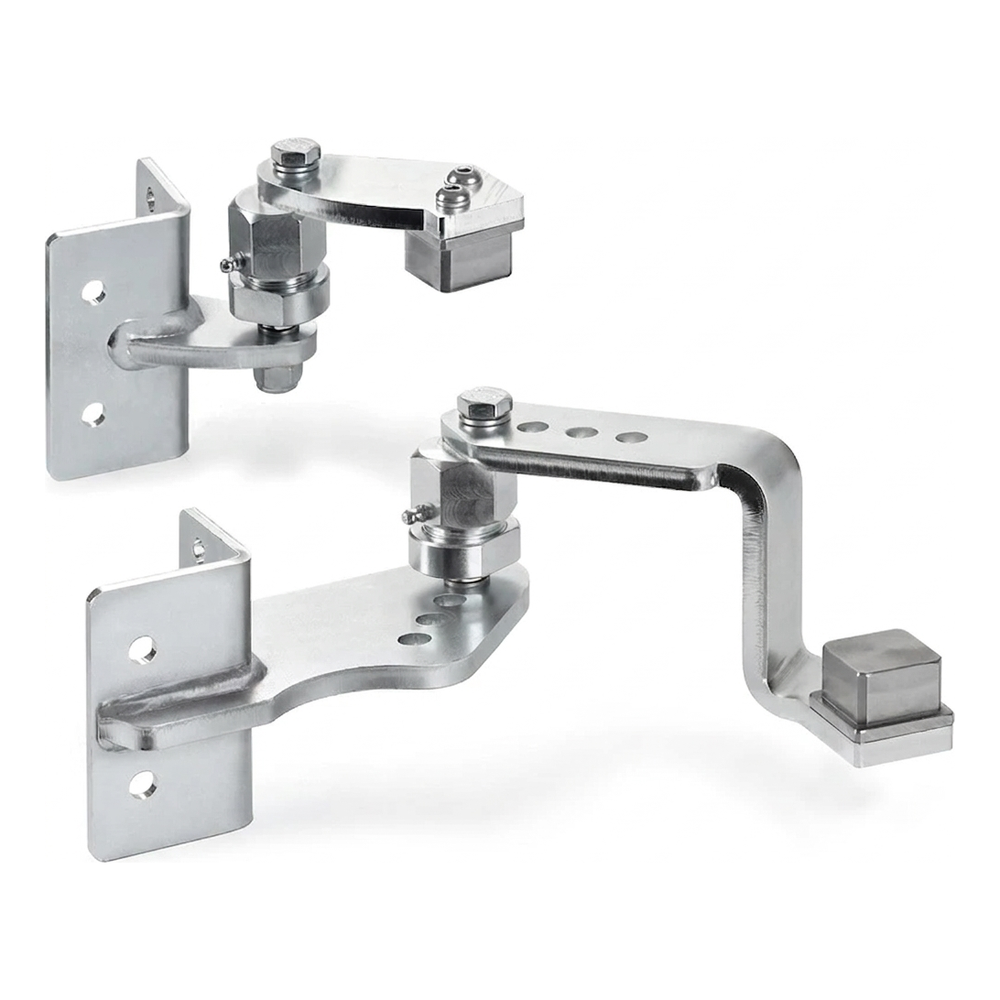

Comunello – sada ľavých závesov na priváranie určená na montáž krídlových brán na teréne so stúpajúcimi svahmi. Komplet sa skladá z dvoch závesov (horný a dolný) prispôsobených stĺpikom 40×40 mm, tak oceľovým, ako aj betónovým. Vďaka spojeniu podpery krídla s kĺbom pomocou excentrickej skrutky môže inštalatér presne nastaviť polohu krídla – nastaviť ho do vodorovnej polohy a vyrovnať voči stĺpiku aj pri naklonenom podklade.
Kľúčové výhody pre inštalatéra
- Nastaviteľný sklon krídla – excentrická skrutka umožňuje kompenzovať nerovnosti terénu a presne nastaviť bránu
- Maximálny uhol zdvihania krídla: 10° (~20%) – ideálne pre vozidlá stúpajúce a klesajúce
- Kĺby vybavené maznými hlavicami – jednoduché mazanie bez nutnosti demontáže závesu
- Podpery so 4 montážnymi otvormi – spoľahlivé a stabilné upevnenie na stĺpik
- Montáž na stĺpiky oceľové a betónové – univerzálne použitie
Technické parametre
- Verzia: ľavá
- Značka: Comunello
- Materiál: elektroliticky pozinkovaná oceľ
- Určenie: stĺpik 40×40 mm
- Maximálna dĺžka krídla: 3 m
- Maximálna hmotnosť krídla: 120 kg
- Maximálny uhol zdvihania: 10° (~20%)
- Dĺžka sady (L): 220 mm
- Hmotnosť sady: 5 kg
- EAN: 8028390517481

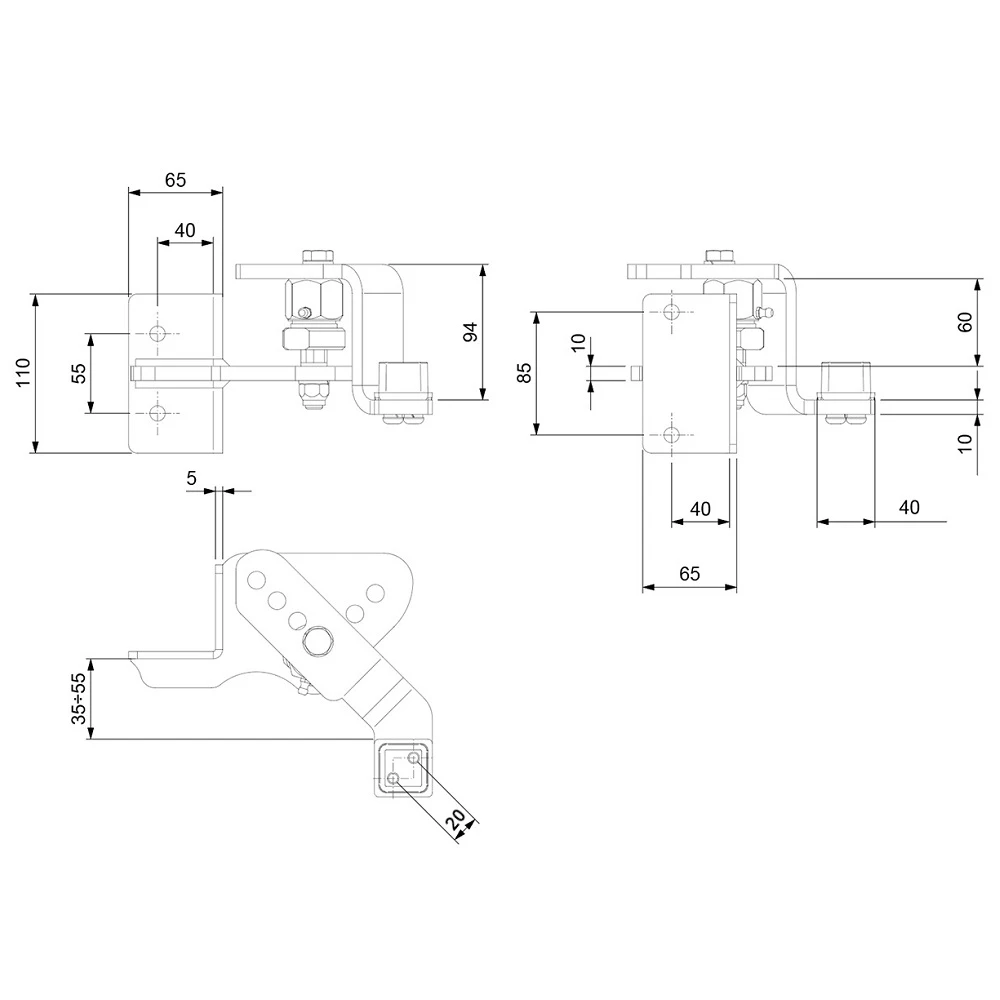

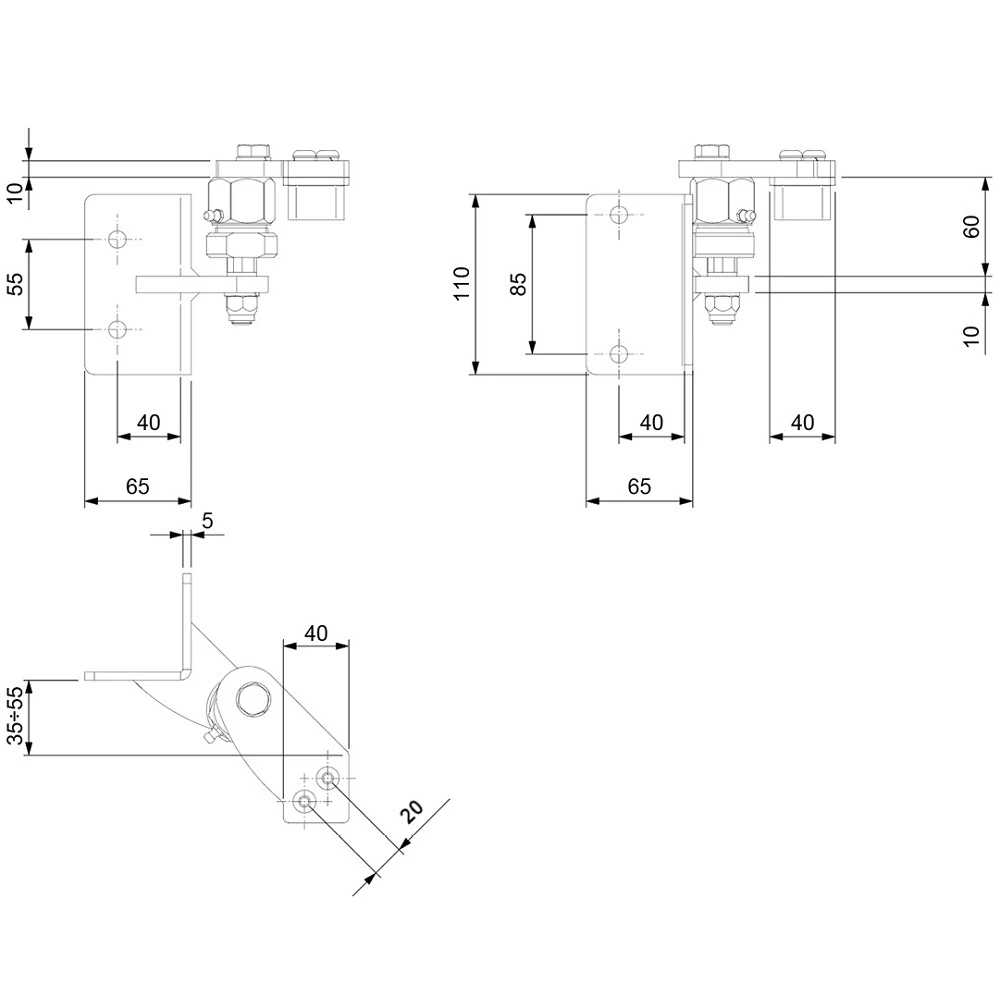

Rozmery závesov (z technického nákresu)
- Šírka montážneho plechu: 65 mm
- Rozstup osí montážnych otvorov (vodorovne): 40 mm
- Výška montážneho plechu (horný záves): 110 mm
- Rozstup montážnych otvorov zvisle (horný záves): 55 mm
- Výška pohyblivého prvku (horný záves): 94 mm
- Rozstup montážnych otvorov zvisle (dolný záves): 85 mm
- Zvislá vzdialenosť medzi ramenami (dolný záves): 60 mm
- Šírka prvku na upevnenie k bráne: 40 mm
- Hrúbka montážneho plechu: 5 mm
- Nastaviteľná vzdialenosť osi otáčania od steny: 35–55 mm
- Posunutie osi čapu: 20 mm
Sada je určená na montáž priváraním – podpery sa upevňujú priamo na stĺpik a kĺb na rameno krídla brány. Excentrické nastavenie umožňuje korekciu nastavenia krídla po namontovaní, čo výrazne skracuje čas inštalácie a eliminuje nutnosť demontáže v prípade drobných úprav. Mazné hlavice zabudované v kĺboch zabezpečujú bezúdržbovú prevádzku – stačí pravidelné mazanie bez snímania závesov.
Technické údaje
| Materiál | Oceľ |
| Spôsob montáže | Na zamurovanie |
