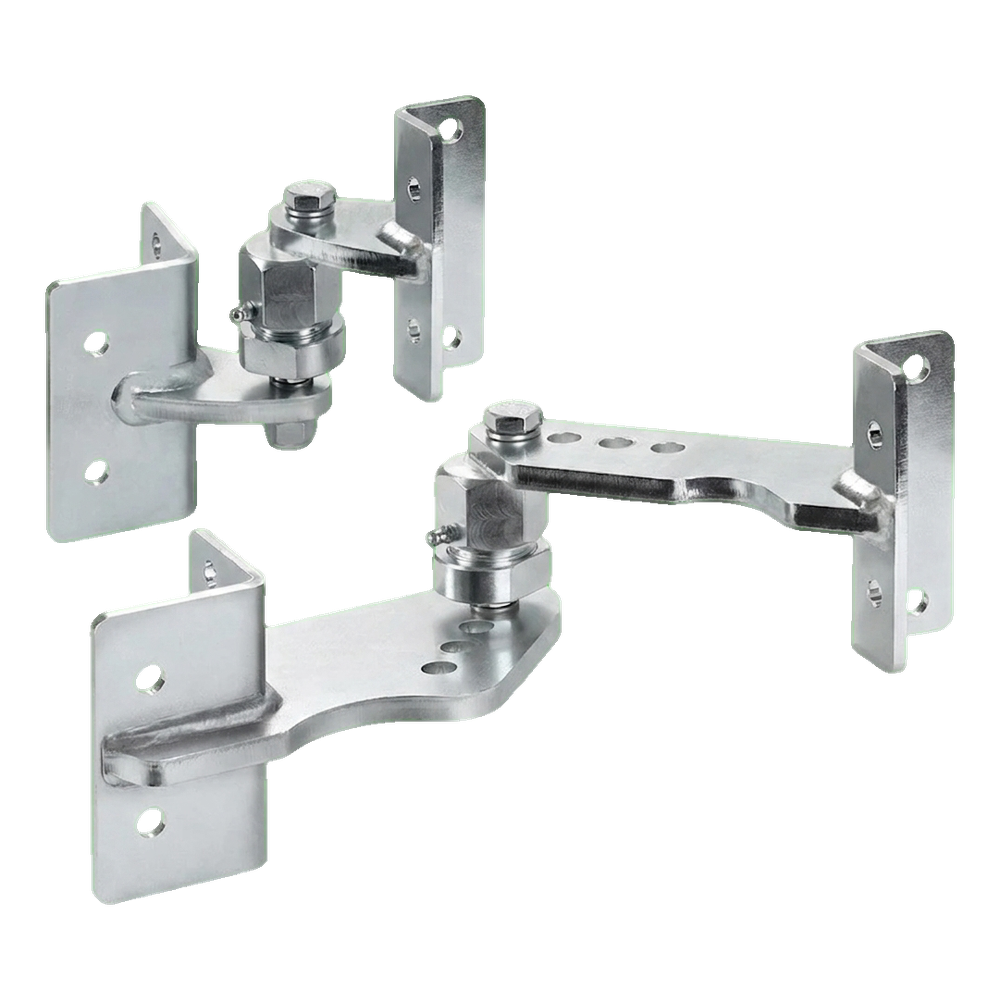

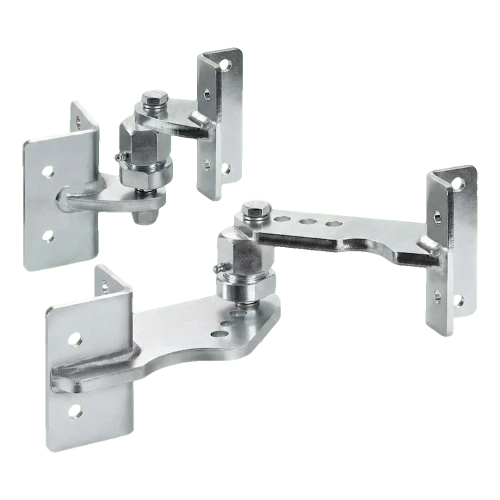

Comunello RS-100F – sada brankových pántov na skrutkový montáž pre stúpajúce svahy
Comunello RS-100F je kompletná sada skrutkových pántov, navrhnutá špeciálne na montáž krídlových brán na stúpajúcich svahoch. Vďaka excentrickej skrutke spájajúcej nosník krídla s kĺbom získava inštalatér možnosť presného nastavenia polohy krídla — jeho nastavenia do vodorovnej polohy a ideálneho vyrovnania so stĺpikom, aj na nerovnom teréne.
Sada je určená na profesionálny montáž brán s hmotnosťou do 150 kg a maximálnou dĺžkou krídla do 3 metrov, pri uhle stúpania terénu do 10° (~20%). Vďaka kĺbom vybaveným mazacími hlavicami (maznice), údržba prebieha rýchlo a pohodlne — bez potreby demontáže pántov.
Hlavné vlastnosti a technické parametre
- Výrobca: Comunello
- Označenie: RS-100F
- Určenie: krídlové brány na stúpajúcich svahoch
- Maximálna hmotnosť krídla: 150 kg
- Maximálna dĺžka krídla: 3 m
- Maximálny uhol stúpania: 10° (~20%)
- Materiál: elektroliticky pozinkovaná oceľ
- Hmotnosť sady: 4,6 kg
- Dĺžka sady (L): 220 mm
- Montáž: skrutková — na stĺpikoch oceľových alebo betónových
- Nastavenie sklonu krídla: áno — excentrická skrutka
- Mazacie hlavice (maznice): áno — mazanie bez demontáže
- Počet montážnych otvorov na každom nosníku: 4
- EAN: 8028390517467

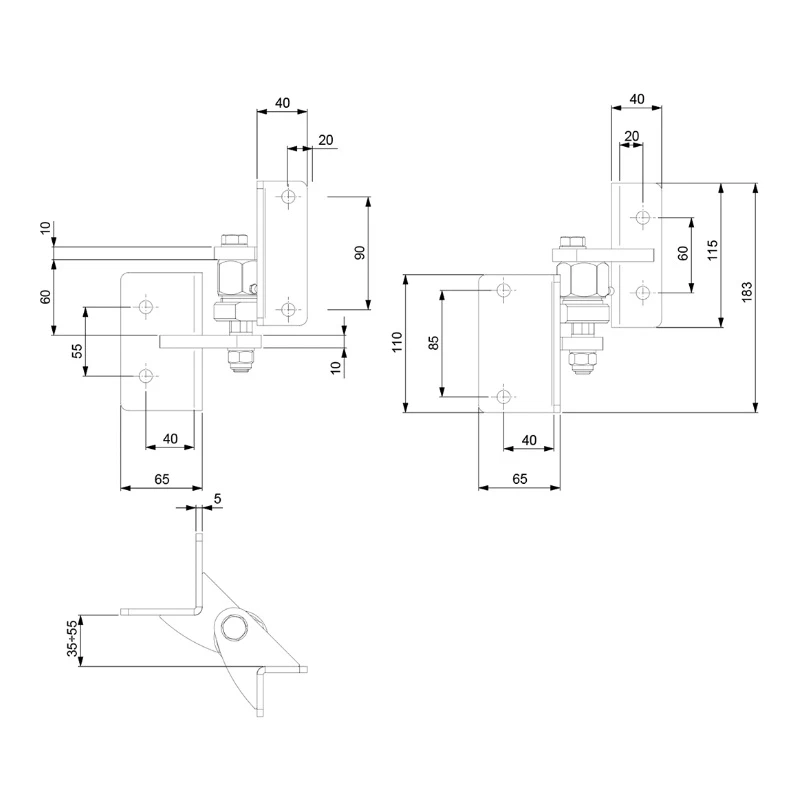

Rozmery — menší pánt (horný)
- Celková výška: 183 mm
- Šírka hornej platne (stĺpikovej): 40 mm
- Rozostup otvorov hornej platne: 90 mm (ľavý pohľad) / 60 mm (pravý pohľad)
- Výška hornej platne: 115 mm
- Šírka dolnej platne (krídlovej): 65 mm
- Rozostup otvorov dolnej platne vo zvislom smere: 85 mm (pravý pohľad) / 55 mm (ľavý pohľad)
- Rozostup otvorov dolnej platne vo vodorovnom smere: 40 mm
- Výška dolnej platne: 110 mm
- Vzdialenosť medzi ramenami pántu: 60 mm
- Hrúbka ramien: 10 mm
- Hrúbka plechu montážnej platne: 5 mm
- Nastaviteľný rozostup montážnych plôch: 35–55 mm

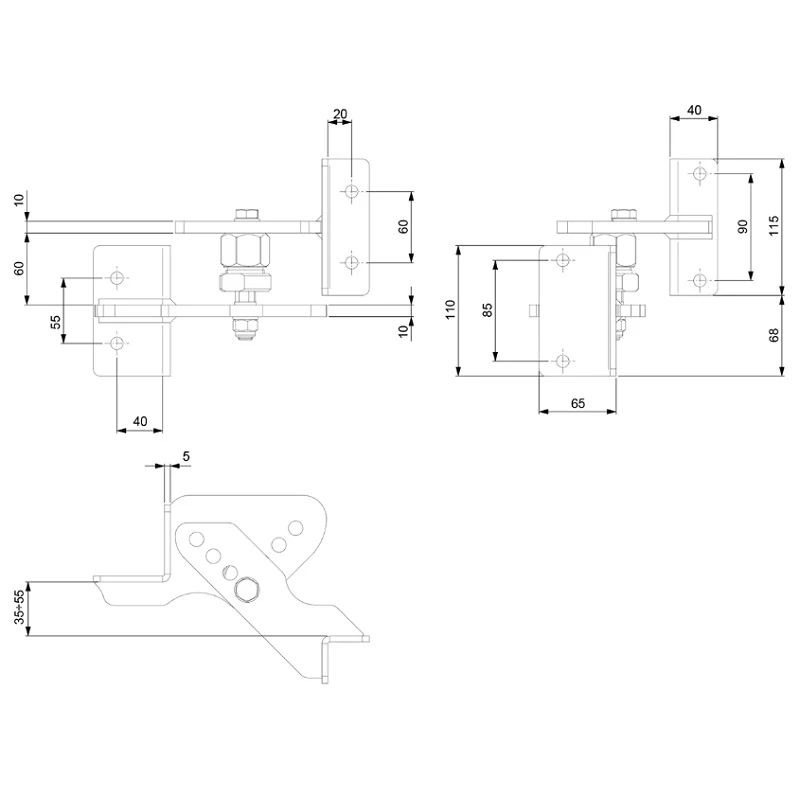

Rozmery — väčší pánt (dolný)
- Šírka hornej platne (stĺpikovej): 40 mm
- Rozostup otvorov hornej platne: 90 mm
- Výška hornej platne: 115 mm
- Šírka dolnej platne (krídlovej): 65 mm
- Rozostup otvorov dolnej platne vo zvislom smere: 85 mm
- Rozostup otvorov dolnej platne vo vodorovnom smere: 40 mm
- Výška dolnej platne: 110 mm
- Zvislé posunutie medzi dolnými hranami platní: 68 mm
- Vzdialenosť medzi ramenami pántu: 60 mm
- Hrúbka ramien: 10 mm
- Hrúbka plechu montážnej platne: 5 mm
- Nastaviteľný rozostup montážnych plôch: 35–55 mm
Použitie a výhody pre inštalatéra
Sada pántov Comunello RS-100F je určená na montáž krídlových brán na šikmých terénoch — príjazdových cestách, vstupoch na pozemky situované na svahoch, a tiež všade tam, kde sa úroveň zeme pri stĺpiku líši od úrovne pri konci krídla. Excentrický mechanizmus umožňuje presné nastavenie uhla sklonu krídla priamo počas montáže, čo výrazne urýchľuje inštalačné práce a eliminuje potrebu používať podkladové podložky.
Pánty sa hodia na upevnenie na stĺpiky ako oceľové, tak aj betónové, čo z nich robí univerzálne riešenie pre rôzne typy oplotení. Elektrolitické pozinkovanie zabezpečuje odolnosť proti korózii, a mazacie hlavice umožňujú pravidelnú údržbu bez demontáže — čo sa prejavuje v dlhej životnosti a bezporuchovej prevádzke brány.
Technické údaje
| Materiál | Oceľ |
| Spôsob montáže | Na zamurovanie |
