Comunello Albatros Piccolo – systém pántov pre lámanú bránu do 4 m / 100 kg
Comunello Albatros Piccolo je kompletný, inovatívny systém pántov navrhnutý špeciálne pre skladacie (lámacie) brány. Vďaka plne visiacemu mechanizmu sa brána otvára bez vodiacej koľaje, čo eliminuje prekážky na povrchu a výrazne uľahčuje montáž. Systém zaručuje plynulé skladanie a rozkládanie krídiel brány aj v silno obmedzenej ploche — ideálne riešenie pre pozemky s úzkou príjazdovou cestou alebo nedostatkom miesta na úplné otvorenie krídlovej brány.
Zloženie súpravy
Systém Albatros Piccolo sa skladá z troch presne prispôsobených prvkov, ktoré spoločne vytvárajú spoľahlivý mechanizmus lámanej brány:

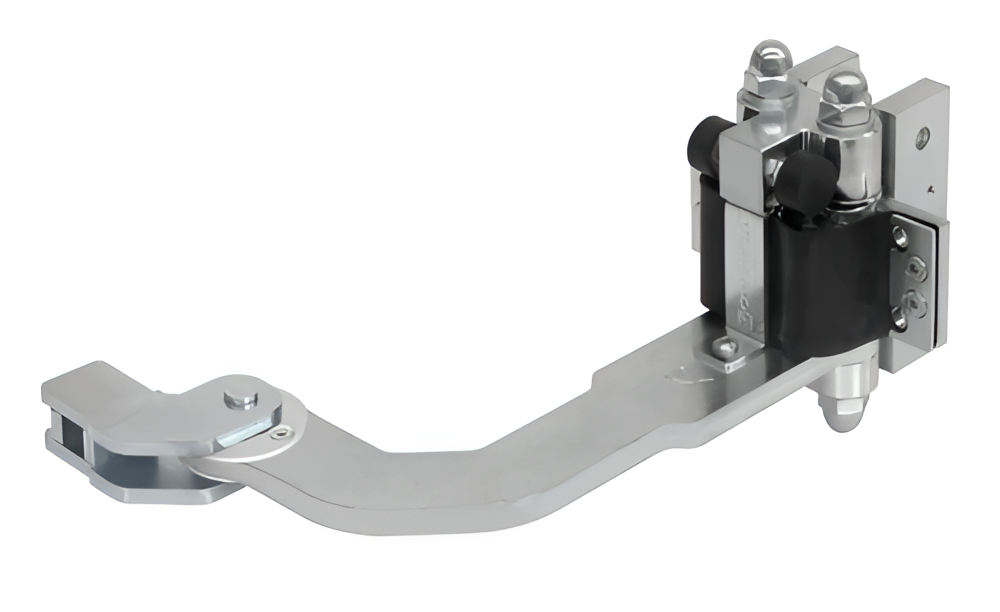

- Dolný pant s prevodovkou a ramenom — montovaný v dolnej časti krídla brány, zodpovedný za pohon skladania; obojstranne skladacie transmisné rameno sa spája so spodom prvého krídla

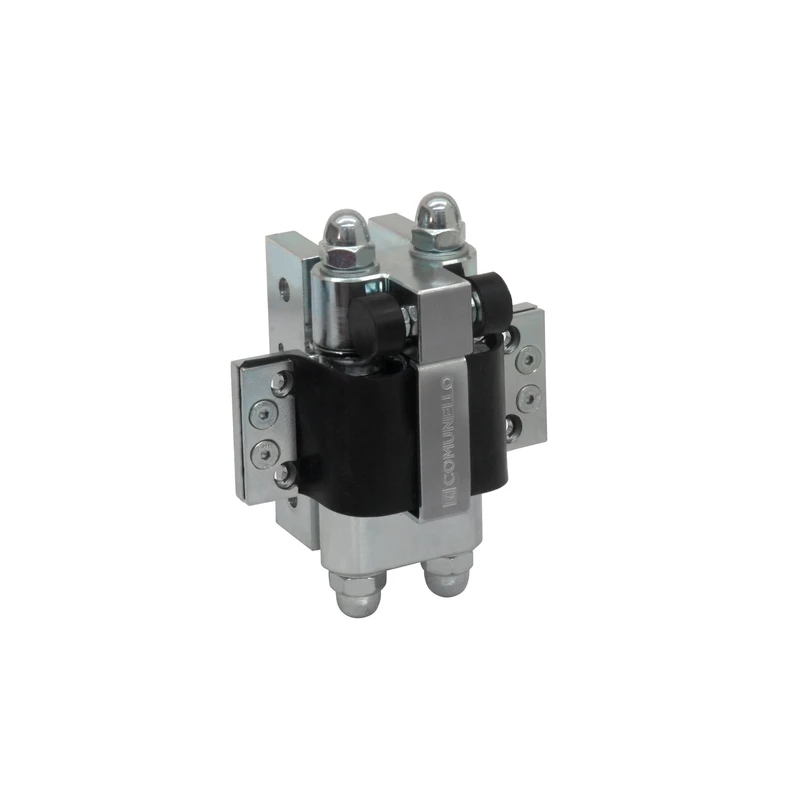

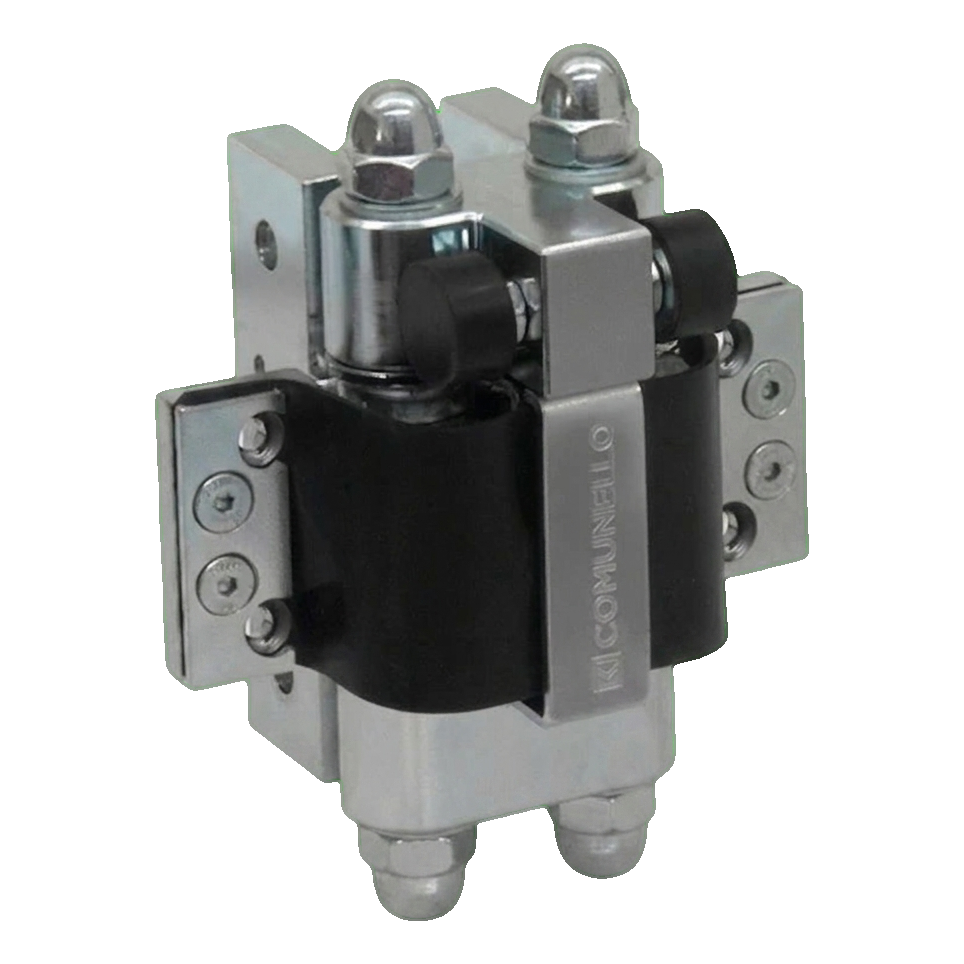

- Horný pant s prevodovkou — montovaný v hornej časti brány pri stĺpiku, synchronizuje pohyb obidvoch krídiel

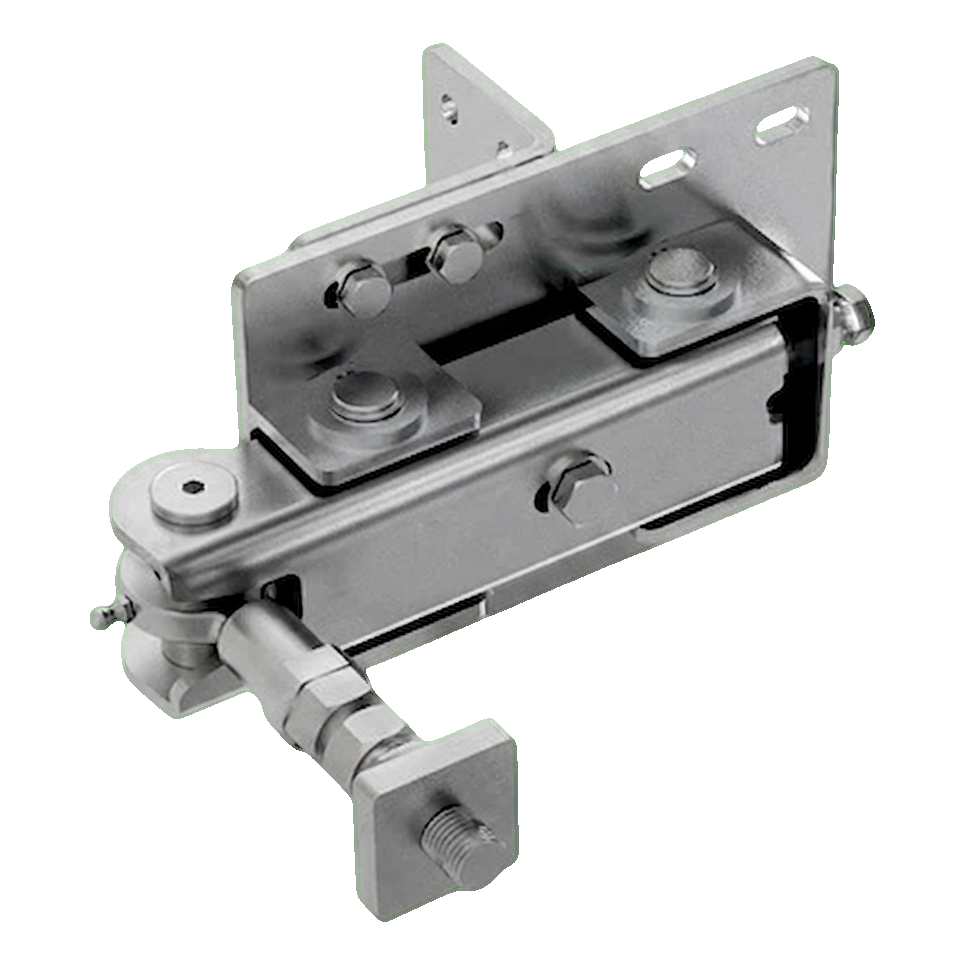

- Regulovateľná podpora — pripevnená k stĺpu, umožňuje presnú reguláciu celého systému po montáži
Princíp fungovania a montáž

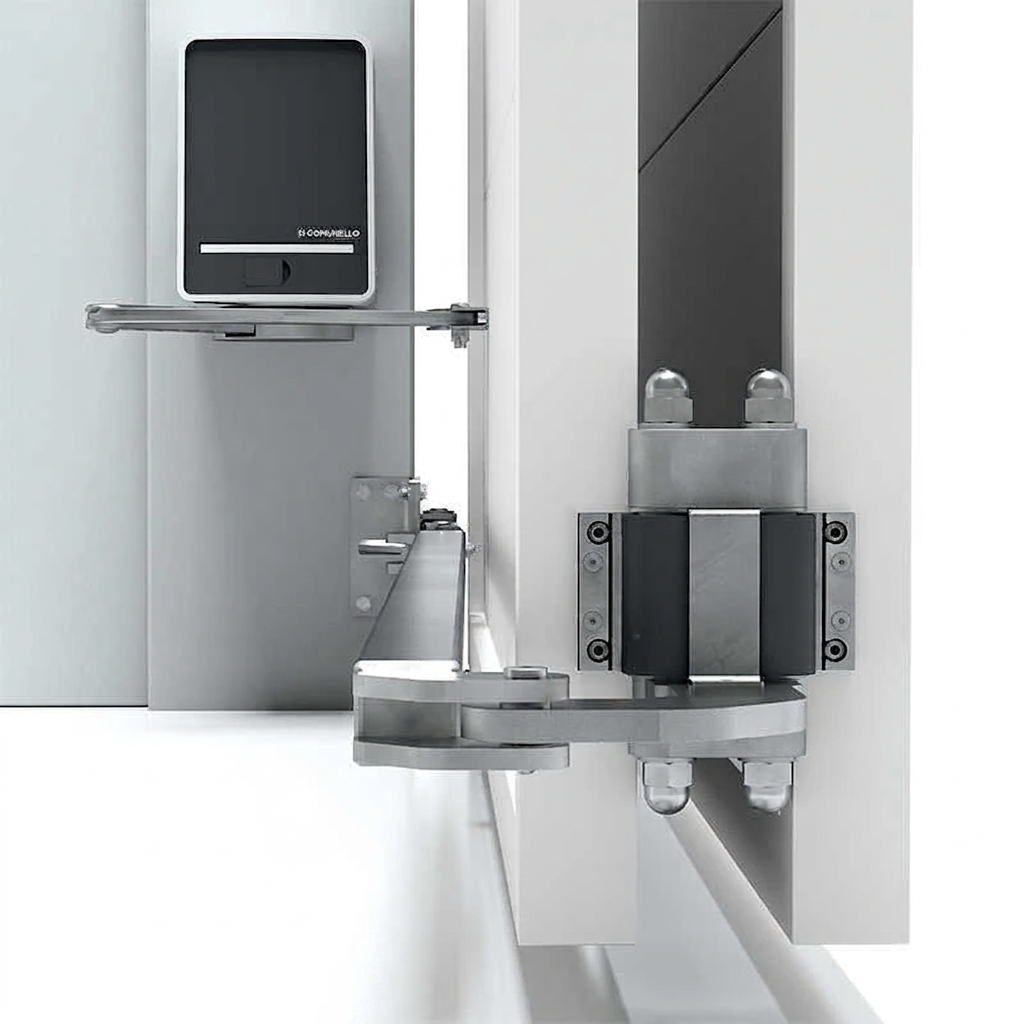

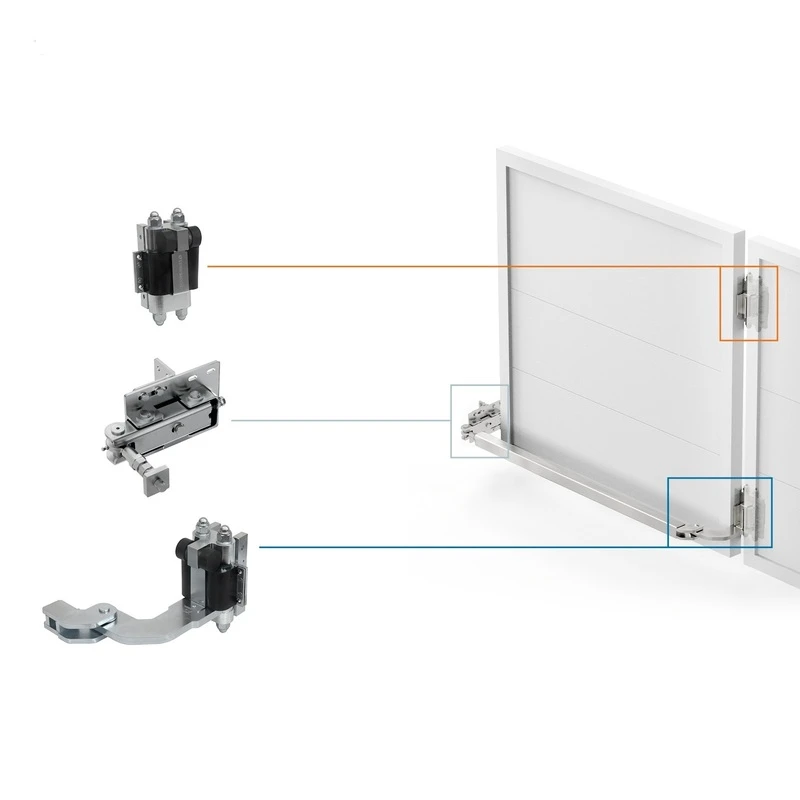

Systém je úplne bezkoľajový — brána sa otvára vo vertikálnej rovine bez akýchkoľvek vodiacich lišt na povrchu. Obojstranne skladacie pohonné rameno sa montuje na spodok prvého krídla a spája s dolným pantom. Po montáži regulovateľnej podpory na stĺpe získa inštalatér možnosť presnej korekcie nastavenia brány. Obrázok vedľa zobrazuje rozmiestnenie jednotlivých prvkov systému na bráne — horný pant na vrchole stĺpa, regulovateľnú podporu v strede a dolný pant s ramenom na spodku.

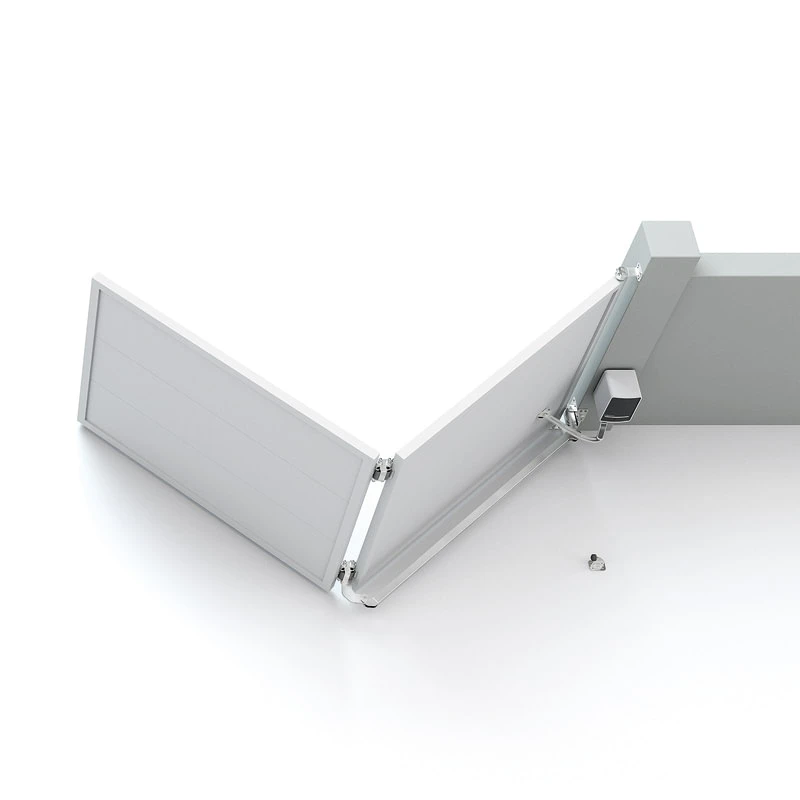

Maximálne otvorenie v minimálnej ploche
Vďaka mechanizmu skladania sa krídla brány ohýbajú k sebe, zaberajúc minimálnu plochu tak počas otvárania, ako aj zatvárana. Jedna súprava obsluhuje bránu s celkovou dĺžkou krídiel do 4 metrov a hmotnosťou do 100 kg. Pri použití dvoch súprav Albatros Piccolo je možné obsluhovať dvojkrídlovú bránu s celkovou dĺžkou do 8 metrov.
Kľúčové výhody systému
- Bezkoľajový mechanizmus — žiadne vodiace lišty na povrchu, nula prekážok
- Visiaci systém — krídla brány sa skladajú voľne vo vzduchu
- Ľahká regulácia — regulovateľná podpora umožňuje presné prispôsobenie po montáži
- Minimálna plocha — ideálne riešenie pre úzke príjazdové cesty a obmedzené prejazdy
- Vysokokvalitné materiály — prvky odolné voči opotrebeniu a dlhoročnej prevádzke
- Talianska výroba — Comunello, Made in Italy
Kompatibilita s pohonmi
Systém Albatros Piccolo spolupracuje s pohonmi pre krídlové brány značky Comunello. Pre komplexnú inštaláciu sú dostupné aj doplňujúce príslušenstvo: systém šablón otvorov so skrutkami a matkami a spájací profil transmisného ramena s pantom pri stĺpiku, ktoré výrazne urýchľujú proces montáže.
Technické parametre súpravy
- Výrobca: Comunello
- Séria: Albatros Piccolo (P)
- Maximálna dĺžka brány (1 súprava): 4 m
- Maximálna dĺžka brány (2 súpravy): 8 m
- Maximálna hmotnosť krídiel: 100 kg
- Hmotnosť súpravy: 10,5 kg
- Typ systému: bezkoľajový, visiaci
- Krajina výroby: Taliansko

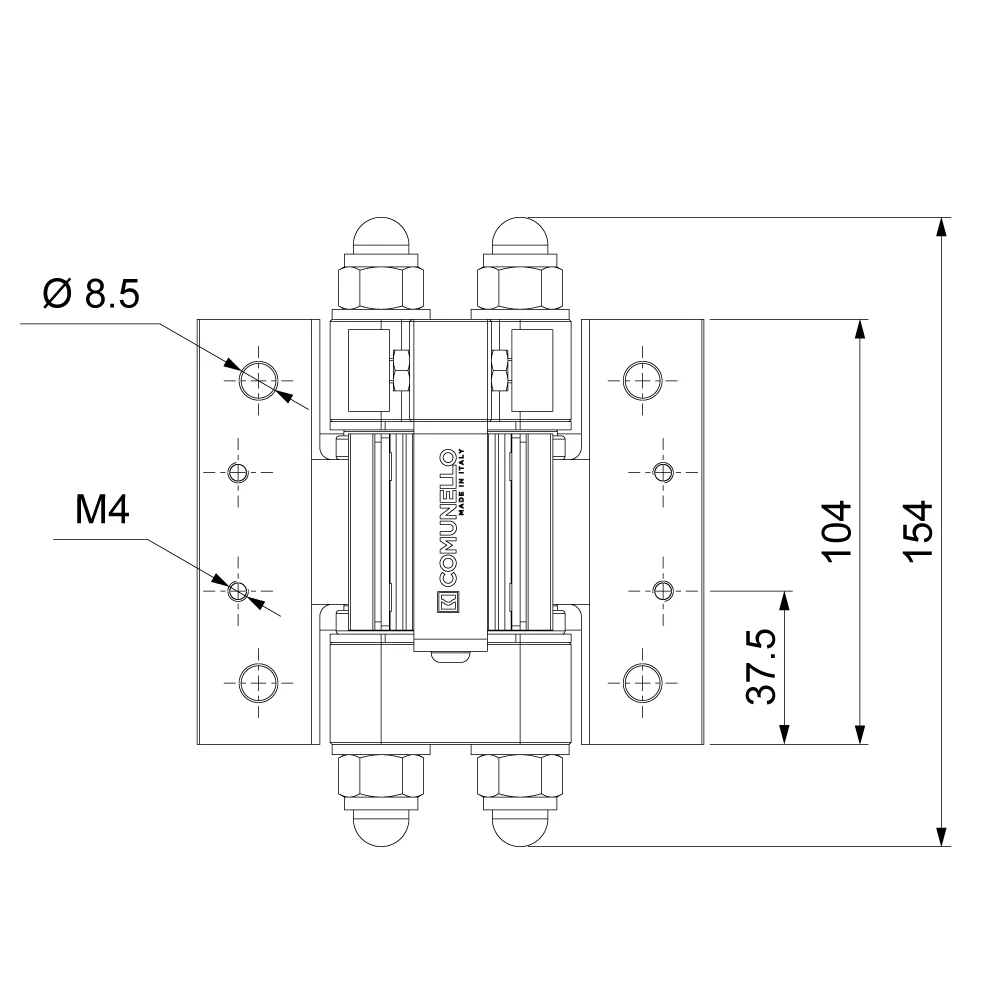

Rozmery horného pantu (technická kresba)
- Celková výška: 154 mm
- Výška montážnej dosky: 104 mm
- Vzdialenosť osi otvoru od spodnej hrany: 37,5 mm
- Priemer montážnych otvorov: Ø 8,5 mm
- Závit skrutiek: M4

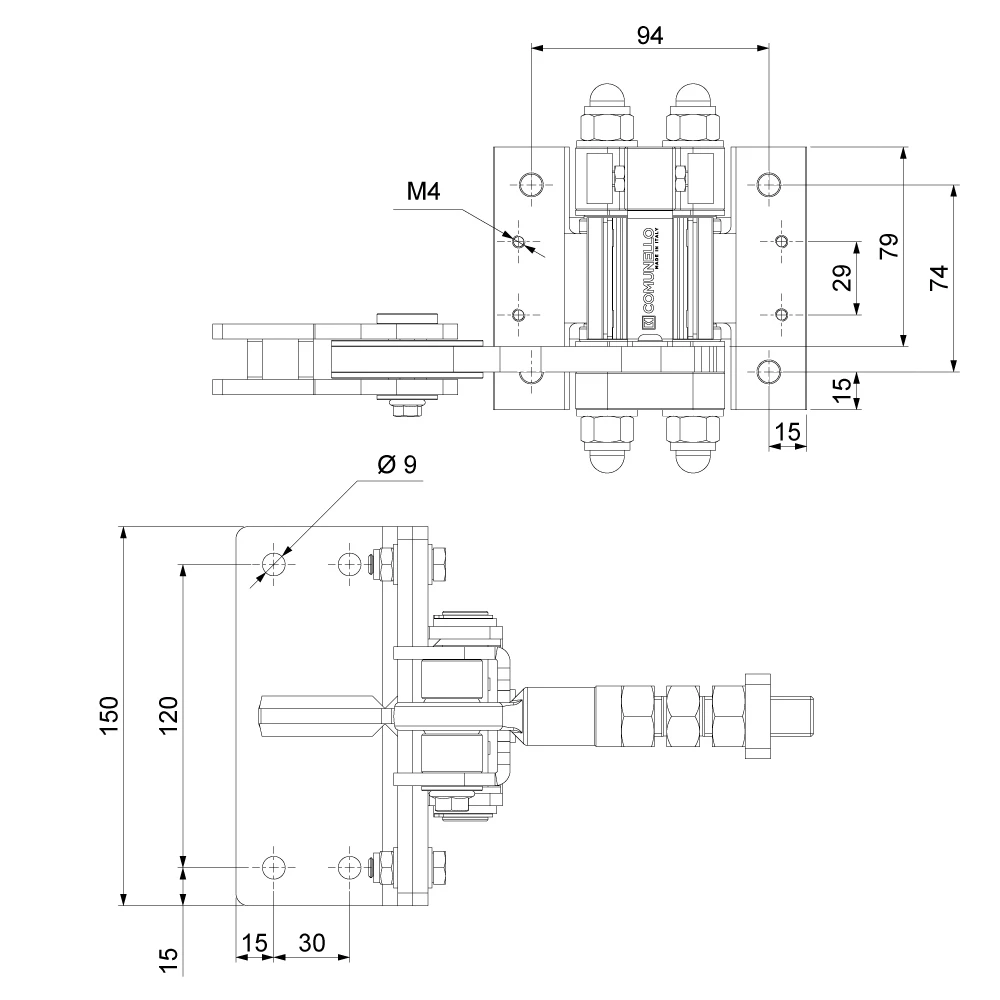

Rozmery regulovateľnej podpory
- Šírka montážnej dosky (malá): 94 mm
- Výška montážnej dosky (malá): 79 mm
- Rozstup montážnych otvorov vertikálne: 74 mm
- Priemer otvorov: Ø 9 mm
- Závit: M4
- Šírka montážnej dosky (veľká): 150 mm
- Rozstup montážnych otvorov na veľkej doske: 120 mm

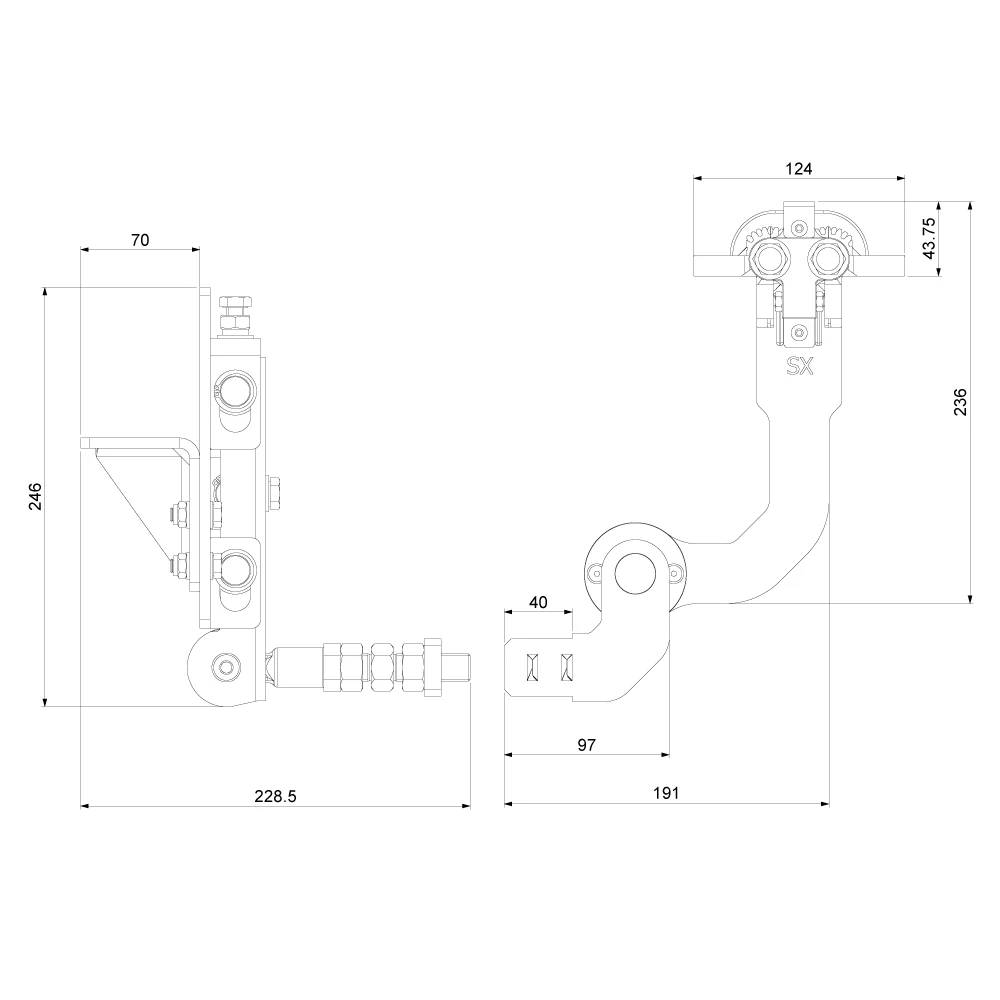

Rozmery dolného pantu s ramenom
- Celková výška podpory: 246 mm
- Hĺbka podpory: 70 mm
- Dĺžka s čapom: 228,5 mm
- Šírka montážnej dosky: 124 mm
- Dosah ramena k osi otáčania: 236 mm
- Celková šírka sústavy: 191 mm
- Šírka ramena: 97 mm
- Šírka koncovky ramena: 40 mm
- Vzdialenosť osi pantu od základne: 43,75 mm
- Verzia: SX (ľavá)
Galéria komponentov súpravy
Technické údaje
| Materiál | Oceľ |
| Spôsob montáže | Na zamurovanie |
