Bodový úchyt na sklo 8-17,52mm fi 50/50/M10x90 AISI304 plochý systém satén
produkt nedostupný
pridať do zoznamu želaní
Popis

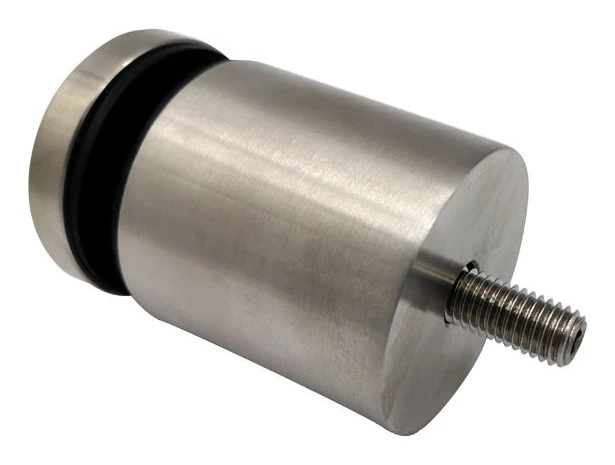

Bodový držiak na sklo fi 50 mm – nerezová oceľ AISI 304, saténová povrchová úprava
Bodový držiak na sklo s priemerom 50 mm vyrobený z nerezovej ocele AISI 304 v saténovom prevedení. Určený na uchytenie sklenených tabúľ s hrúbkou od 8 do 17,52 mm — vhodný pre jednoduché sklá aj laminované sklo VSG. Vďaka použitiu nerezovej ocele je držiak vhodný na montáž vo vnútri budov aj v exteriéri, pričom si zachováva trvanlivosť a estetiku aj v náročných poveternostných podmienkach.
Konštrukcia a montáž
Držiak je skrutkovací prvok vybavený závitovým tŕňom M10 s dĺžkou 25 mm, ktorý umožňuje pevné spojenie s nosnou konštrukciou — stĺpikom alebo oceľovým profilom. Dištančné teleso s dĺžkou 50 mm zabezpečuje stabilný odstup sklenenej tabule od montážneho podkladu. Medzi prítlačným krytom a telesom sa nachádzajú gumové tesnenia, ktoré chránia sklo pred mechanickým poškodením a eliminujú bodové napätia. Systém je určený na montáž na rovné plochy.

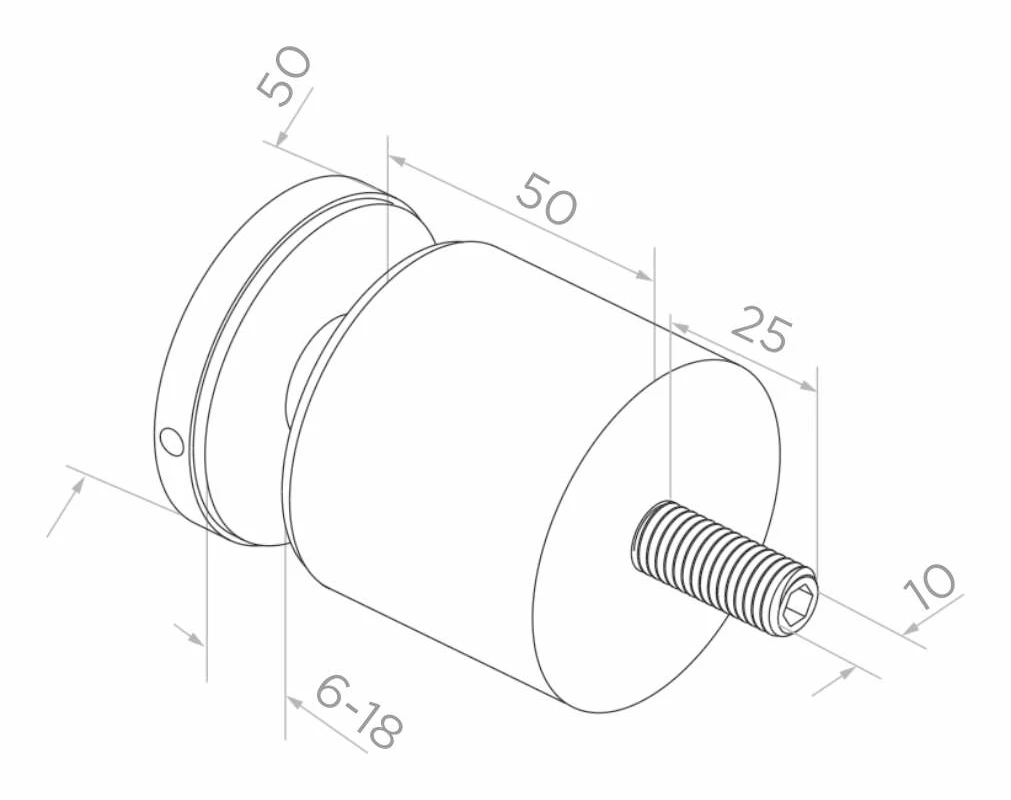

Rozmery a technické údaje
- Vonkajší priemer (predná časť a teleso): 50 mm
- Dĺžka dištančného telesa: 50 mm
- Závit montážneho tŕňa: M10
- Dĺžka závitového tŕňa: 25 mm
- Priemer tŕňa: 10 mm
- Rozsah hrúbky skla: 8–17,52 mm
- Montážna medzera (rozsah nastavenia): 6–18 mm
- Materiál: nerezová oceľ AISI 304
- Povrchová úprava: saténová
- Systém montáže: plochý (na rovné plochy)
- Spôsob uchytenia: skrutkovací
- Hmotnosť: 0,95 kg
- Objem: 650 cm³
- EAN: 5901289670432
Použitie
Bodový držiak sa uplatní všade tam, kde je potrebné elegantné a trvanlivé uchytenie sklenených panelov — v sklenených zábradliach, priečkach, vstupných zostavách, striškach nad dverami či oploteniach. Saténová povrchová úprava dodáva montáži moderný, profesionálny charakter a ladí ako so surovými prvkami oceľovej konštrukcie, tak aj s minimalistickou architektúrou.
Výhody pre inštalatéra
- Široký rozsah nastavenia hrúbky skla (8–17,52 mm) — jeden typ držiaka pre rôzne konfigurácie
- Závit M10 zaisťuje kompatibilitu s bežnými profilmi a stĺpikmi zábradlia
- Gumové tesnenia v sade chránia sklo a uľahčujú presné vyrovnanie tabule
- Nerezová oceľ AISI 304 zaručuje odolnosť voči korózii — bez potreby ďalšej povrchovej ochrany
- Saténový povrch nevyžaduje leštenie a maskuje drobné prevádzkové stopy
Technické údaje
| Povrchová úprava | Satén |
| Montážny systém | Plochý |
| Hrúbka skla [mm] | 8-17,52 |
| Materiál | AISI 304 |
