Bodový držiak skla 8-16,76mm fi 48/26/M10x38 AISI304 na kľúč systém plochý satén
produkt nedostupný
pridať do zoznamu želaní
Popis

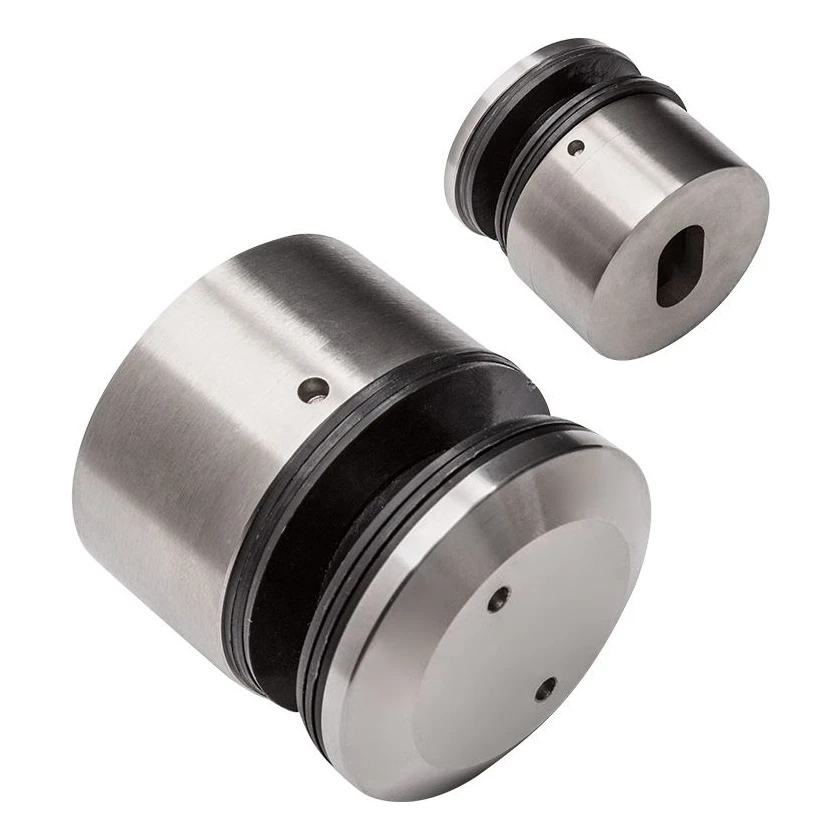

Bodový držiak na sklo fi 48 mm AISI 304 – plochý systém, satén
Okrúhly bodový držiak fi 48 mm na upevnenie skla v nehrdzavejúcich zábradliach — navrhnutý s ohľadom na montáž na ploché povrchy. Vyrobený z nehrdzavejúcej ocele AISI 304 v saténovom prevedení, spája estetiku s vysokou odolnosťou proti korózii. Vďaka systému dokrúcania na kľúč (otvory pre skrutky Ø 3,20 mm) zabezpečuje spoľahlivé a regulovateľné upevnenie skiel s hrúbkou od 8 do 16,76 mm.
Konštrukcia a princíp fungovania
Držiak sa skladá zo základne na montáž s vnútorným závitom M10 (upevňovanej ku nosnej konštrukcii) a dociskovej matice zaskrutkovanej na závit M39, ktorá docisne sklo cez gumové tesnenia. Montážny otvor v základni má tvar fazuľky (21,5 × 12 mm), čo umožňuje reguláciu pozície pri montáži. Vnútorný priemer základne je 32 mm, a rozostup otvorov pod kľúč v matici — 24 mm.

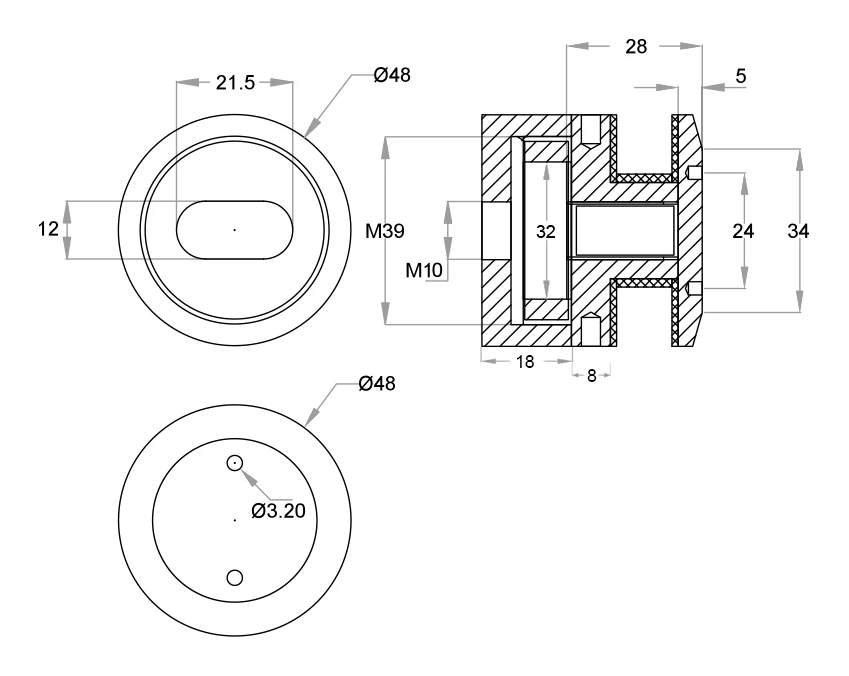

Rozmery a technické parametre
- Vonkajší priemer: Ø 48 mm
- Vnútorný závit (upevnenie ku konštrukcii): M10
- Závit korpusu (základňa–matica): M39
- Hĺbka základne: 18 mm
- Dĺžka odstupu: 8 mm
- Montážna vzdialenosť (základňa–matica): 28 mm
- Hrúbka dociskovej matice: 5 mm
- Priemer podsústruženia matice: 34 mm
- Vnútorný priemer základne: 32 mm
- Montážny otvor (fazuľka): 21,5 × 12 mm
- Rozostup otvorov pod kľúč: 24 mm
- Priemer otvorov pod kľúč: Ø 3,20 mm
- Hrúbka upevňovaného skla: 8–16,76 mm
- Materiál: nehrdzavejúca oceľ AISI 304
- Povrchová úprava: satén
- Systém montáže: plochý (na plochý povrch)
- Hmotnosť: 0,4 kg
- EAN: 5903313206242
Použitie
Držiak je určený na profesionálnu montáž sklenených panelov v zábradliach, obkladových stenách a prepážkach z tvrdené ho alebo laminovaného skla. Plochý systém umožňuje priamu montáž na stĺpiky, oceľové profily alebo iné konštrukčné prvky s plochým povrchom. Saténové prevedenie harmonicky ladí s typickými zábradliami z kartáčovanej nehrdzavejúcej ocele.
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážny systém | Plochý |
| Hrúbka skla [mm] | 8-16,76 |
