Balíček vozíkov 80 (8-rolkové. nylonové rolky) KIT pre posuvné brány s príslušenstvom

Hlavné výhody súpravy

• Nosnosť až 700 kg — spoľahlivá prevádzka aj s veľmi ťažkými priemyselnými bránami
• 8 nylonových valčekov (vrátane dvoch horizontálnych) — tichý a plynulý chod brány pri vysokom zaťažení
• Kyvná konštrukcia vozíkov — automaticky sa prispôsobuje dráhe pohybu brány, minimalizuje napätia a predlžuje životnosť komponentov
• Výšková regulácia — zabudované skrutky umožňujú presné nastavenie vozíka podľa parametrov brány
• Galvanické pozinkovanie — účinná ochrana pred koróziou v premenlivých poveternostných podmienkach
• Kompletná súprava s príslušenstvom — rýchla montáž bez potreby dokupovať ďalšie prvky

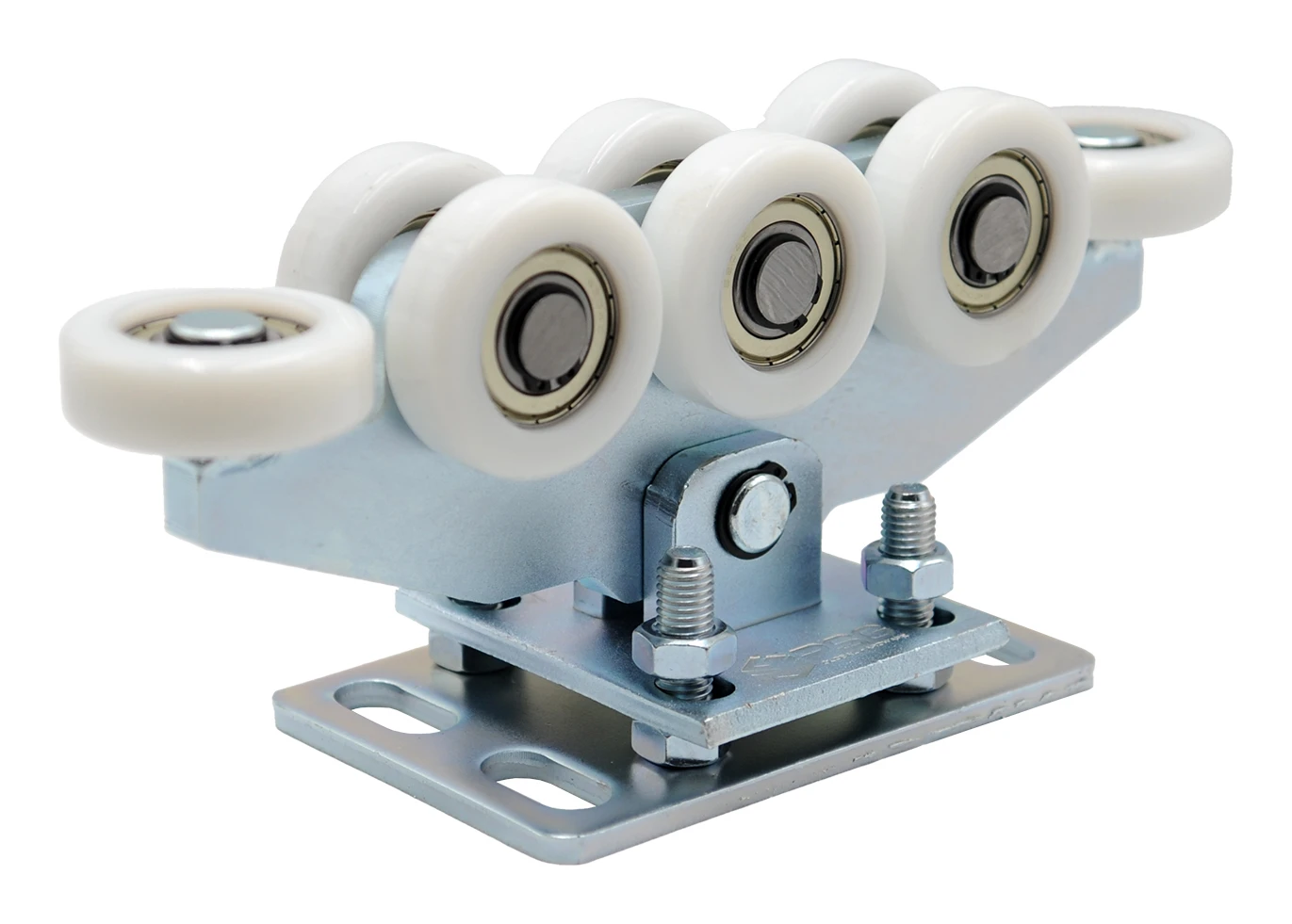

Kyvná konštrukcia jazdného vozíka

Každý vozík je vybavený čapom spájajúcim telo s montážnou základňou, vďaka čomu sa mechanizmus voľne prispôsobuje dráhe pohybu brány. Kyvné zavesenie redukuje napätia vznikajúce počas prevádzky — najmä pri vysokých zaťaženiach a intenzívnom využívaní. Toto riešenie výrazne predlžuje životnosť vozíkov, valčekov aj vodiacej koľajnice. Nylonové valčeky zabezpečujú tichý a plynulý chod, pričom dva dodatočné horizontálne valčeky garantujú bočnú stabilitu konštrukcie, eliminujú vôle a vibrácie aj pri rýchlom posúvaní brány.

Príslušenstvo v súprave

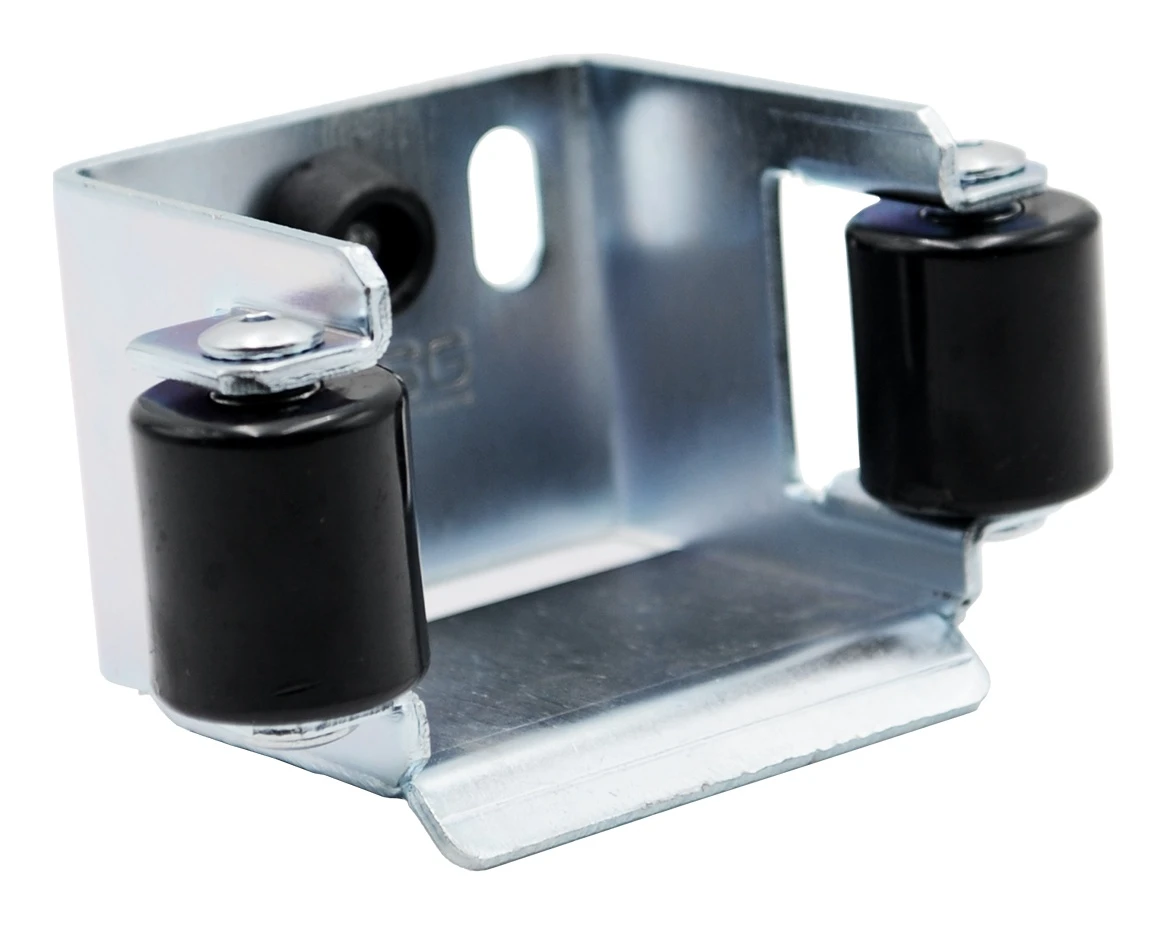

Nájezdový držiak stabilizuje bránu po zatvorení a rozkladá jej hmotnosť na väčší počet prvkov, čo výrazne predlžuje životnosť jazdných vozíkov. Je vybavený dvoma plastovými valčekmi, ktoré navádzajú bránu — šírka medzi valčekmi je 88 mm. Držiak je určený pre koľajnicu 80 × 80 mm, s rozstupom montážnych otvorov 70 mm a rozmermi regulačného otvoru 25 × 10 mm.

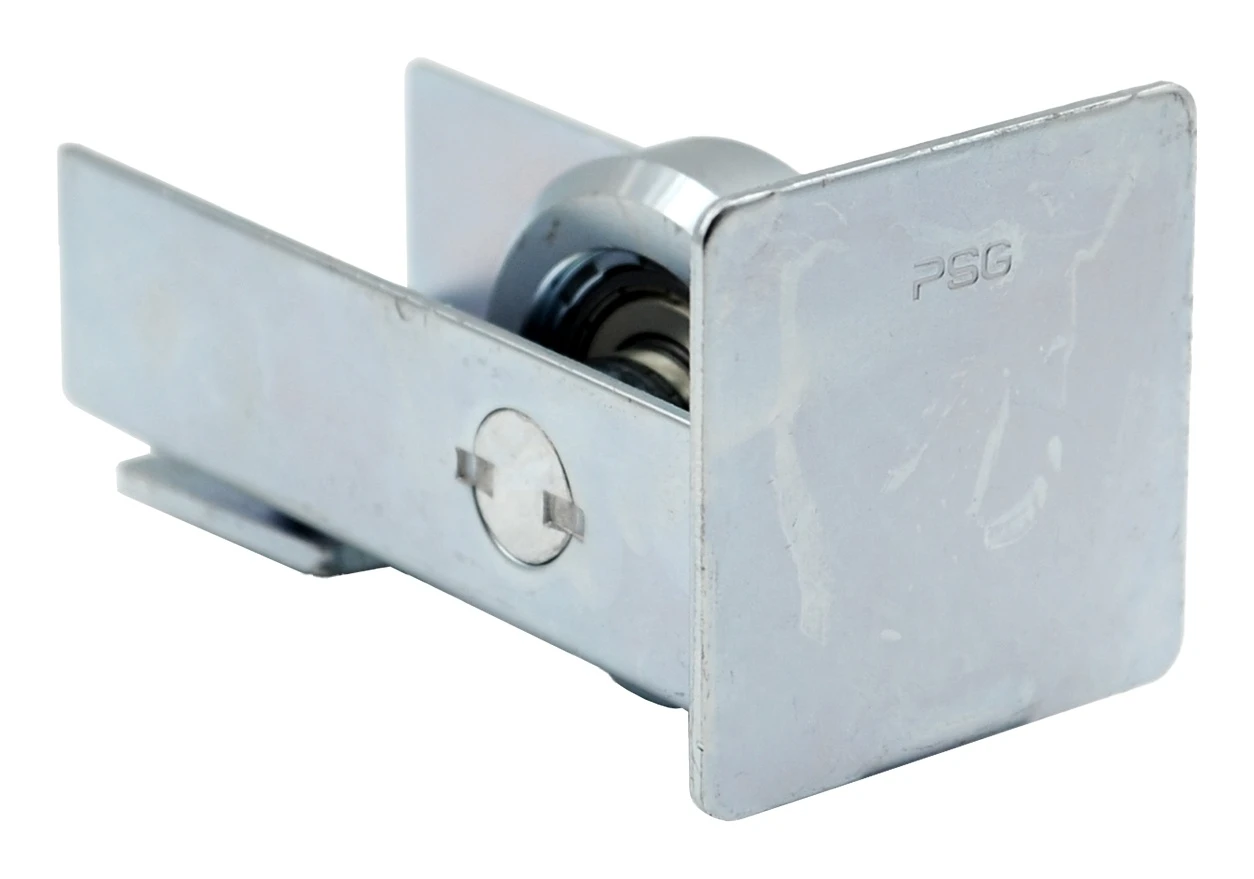

Nájezdový valček so zakončením je oceľový pozinkovaný prvok montovaný na začiatok koľajnice posuvnej brány. Valček najazdí do nájezdového držiaka upevneného na stĺpiku, čím rozkladá hmotnosť brány na ďalšie body podopretia a zabezpečuje stabilizáciu po zatvorení. Určený pre koľajnicu 80 × 80 × 5 mm, dodávaný v komplete s montážnymi skrutkami.

Technická špecifikácia

• Typ: sada vozíkov 80
• Určenie: samonosné posuvné brány
• Typ valčekov: nylonové
• Počet valčekov: 8 (vrátane 2 horizontálnych)
• Kompatibilná koľajnica: 80 × 80 × 5 mm
• Maximálne zaťaženie vozíka: 700 kg
• Protikorózna ochrana: galvanické pozinkovanie
• Výšková regulácia: áno (regulačné skrutky)
• Konštrukcia: kyvná (voľne sa prispôsobujúca)
• Hmotnosť súpravy: 19 kg
• Objem balenia: 16 524 cm³

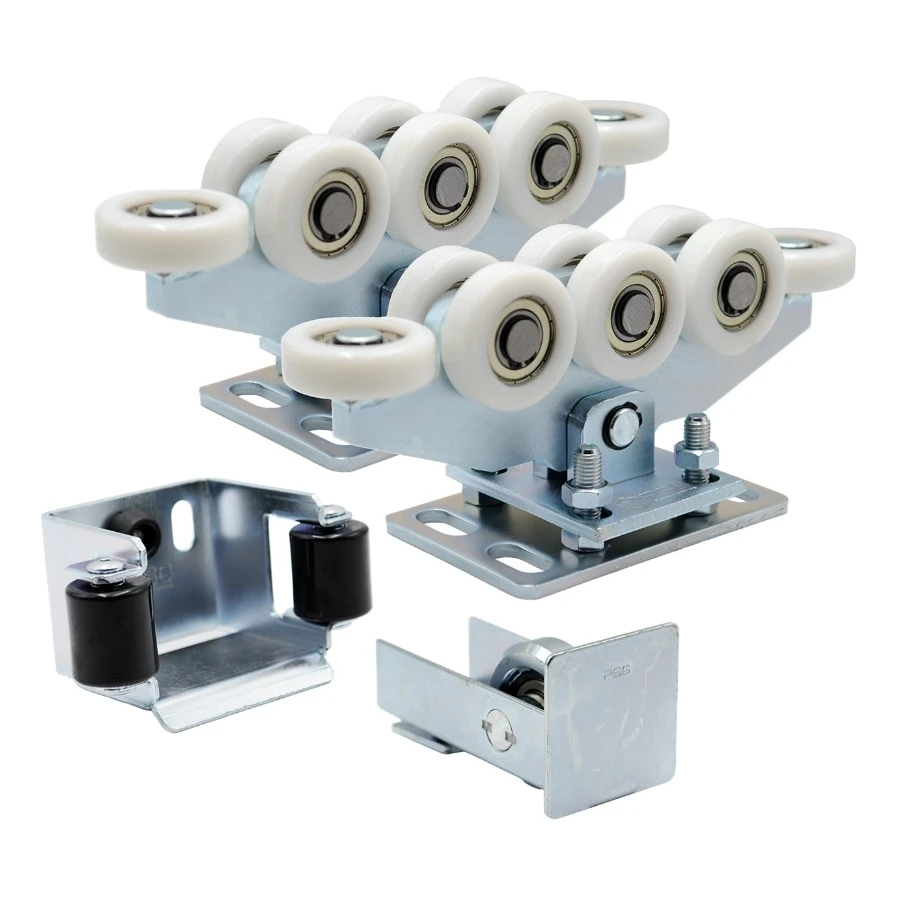

Obsah súpravy

• Sada 8-valčekových jazdných vozíkov s nylonovými valčekmi — 2 ks
• Nájezdový držiak (šírka medzi valčekmi 88 mm, rozstup otvorov 70 mm) — 1 ks
• Nájezdový valček so zakončením pre koľajnicu 80 × 80 × 5 mm s montážnymi skrutkami — 1 ks
