Balíček vozíkov 80 (10-rolkové, nylonové kladky) KIT pre posuvnú bránu s príslušenstvom
produkt nedostupný
pridať do zoznamu želaní
Popis
PSG Balíček vozíkov 80 – súprava s 10 kladkami pre posuvnú bránu s príslušenstvom
Balíček jazdných vozíkov PSG s príslušenstvom je kompletná montážna súprava pre samonosné posuvné brány, určená pre koľajnicu 80 × 80 × 5 mm. Súprava obsahuje dva 10-kladkové vozíky s nylonovými kladkami, nájezdový držiak s navádzacími kladkami a nájezdovú kladku — všetko, čo montážna ekipa potrebuje na rýchlu, spoľahlivú inštaláciu brány bez nutnosti ďalších nákupov.

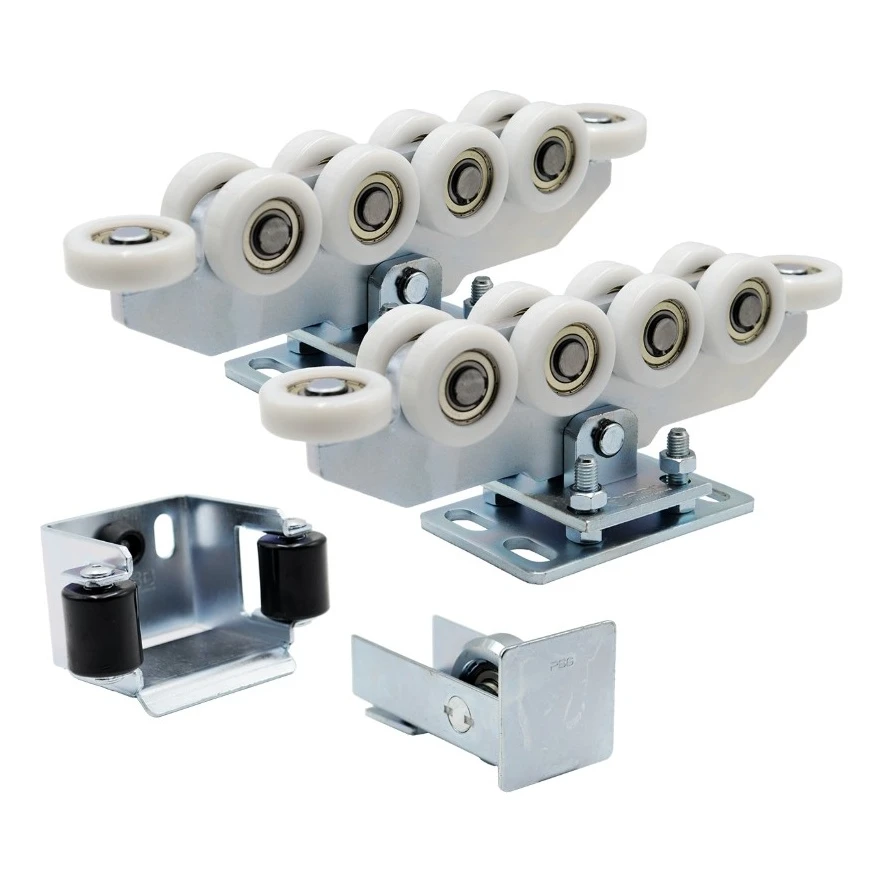

Obsah súpravy
- 2 × 10-kladkový jazdný vozík — s nylonovými kladkami (vrátane dvoch horizontálnych), zabezpečujúcimi tichý a plynulý chod brány
- 1 × nájezdový držiak — oceľový, s dvoma navádzacími kladkami z plastu, stabilizujúci bránu po zatvorení
- 1 × nájezdová kladka — montovaná na začiatok koľajnice, chráni vozíky pred snehom a ľadom
- Montážne skrutky v komplete

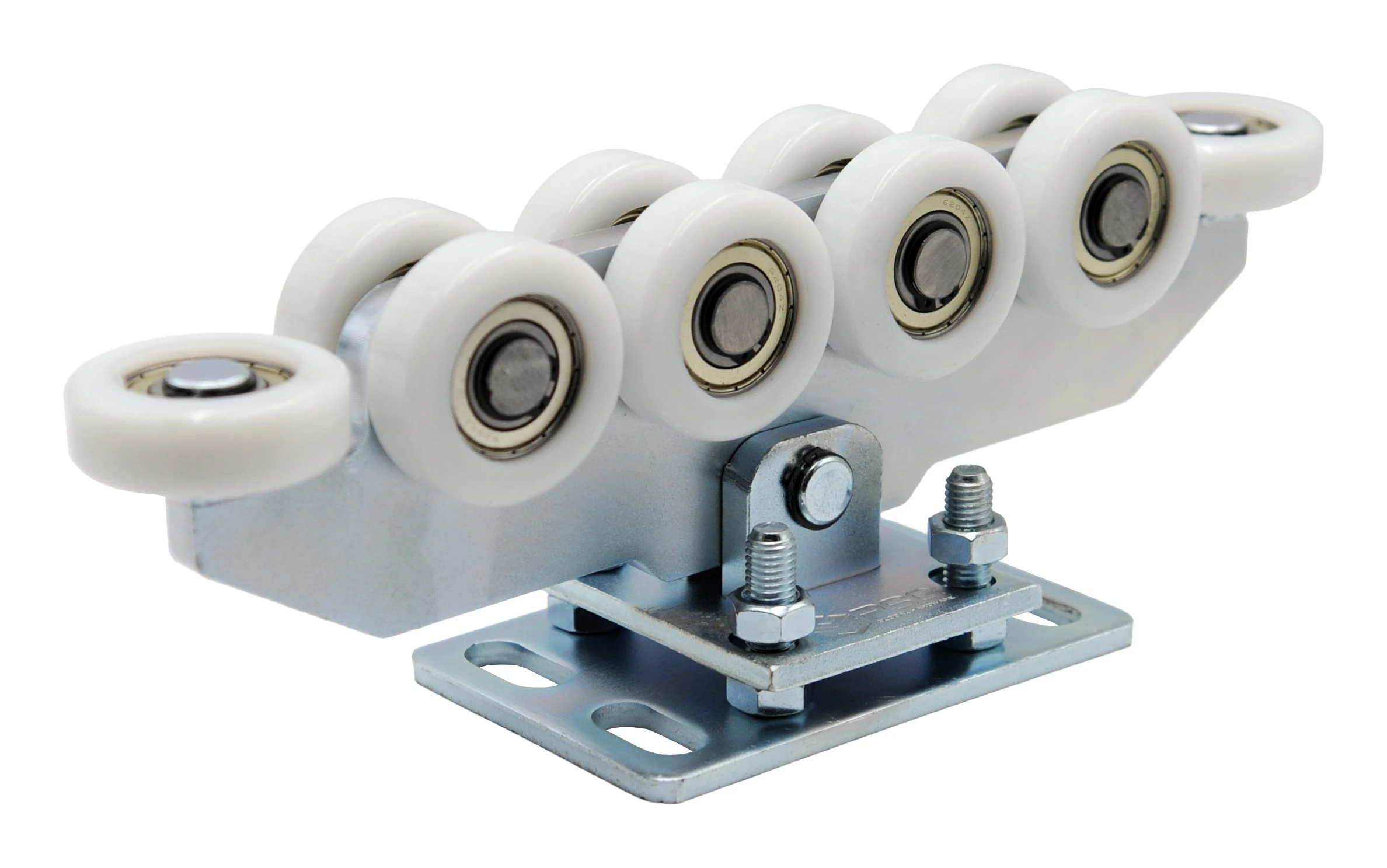

10-kladkové jazdné vozíky
Každý vozík je vybavený 10 nylonovými kladkami (vrátane dvoch horizontálnych), ktoré minimalizujú trenie a znižujú hluk pri posúvaní brány. Kyvná konštrukcia spojenia základne s čapom umožňuje vozíku jemne sa vychyľovať, čím kompenzuje nerovnosti podkladu a premenlivé zaťaženie — znižuje napätie a predlžuje životnosť celého systému. Mechanizmus výškovej regulácie pomocou skrutiek umožňuje presné nastavenie vozíkov na konštrukciu brány počas inštalácie. Maximálne zaťaženie jedného vozíka je 900 kg, vďaka čomu je súprava vhodná aj pre ťažké priemyselné brány.

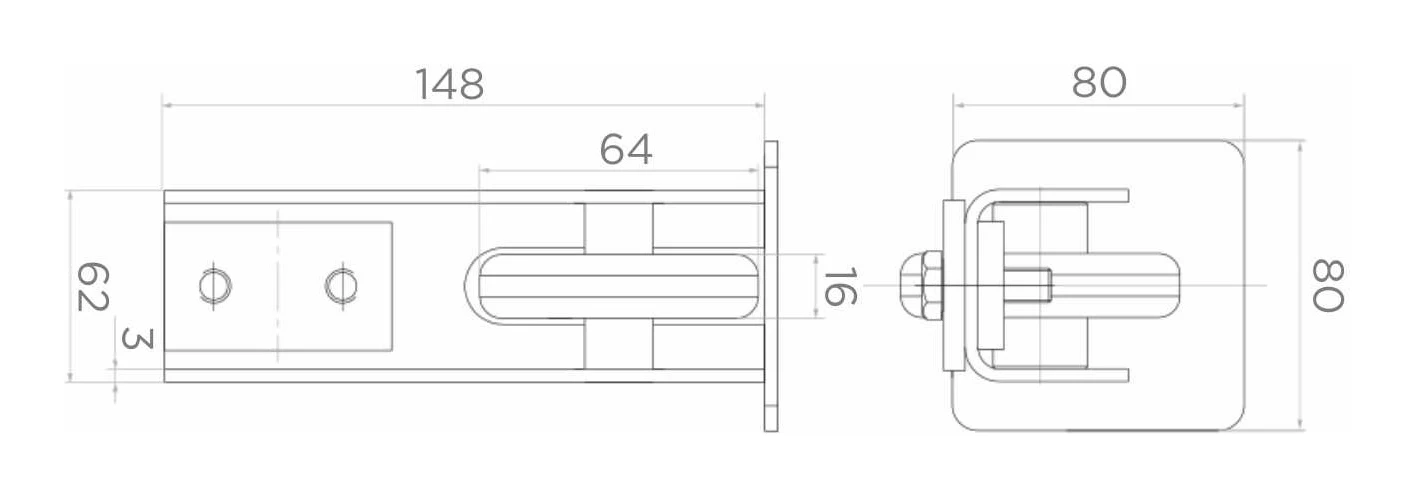

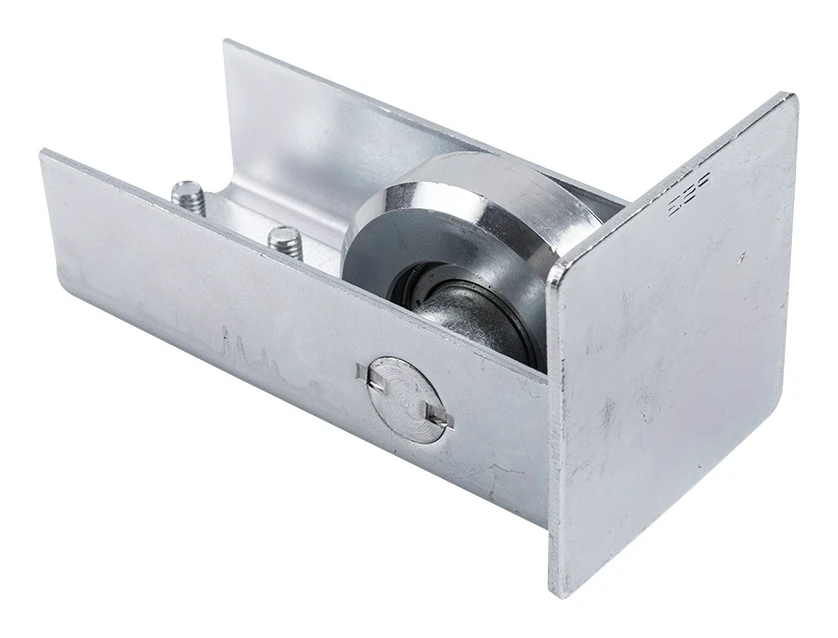

Nájezdová kladka — rozmery a konštrukcia
Nájezdová kladka sa montuje na začiatok koľajnice a plní ochrannú funkciu — navádza bránu na vozíky a zároveň ich chráni pred námrazou a nečistotami. Vďaka tomu systém funguje plynulo aj v náročných poveternostných podmienkach.
- Celková dĺžka: 148 mm
- Dĺžka otvoru pre kladku: 64 mm
- Šírka zasúvaného profilu: 62 mm
- Šírka kolieska: 16 mm
- Hrúbka plechu: 3 mm
- Čelný plech: 80 × 80 mm
- Pre koľajnicu: 80 × 80 × 5 mm
- Povrchová úprava: pozinkované

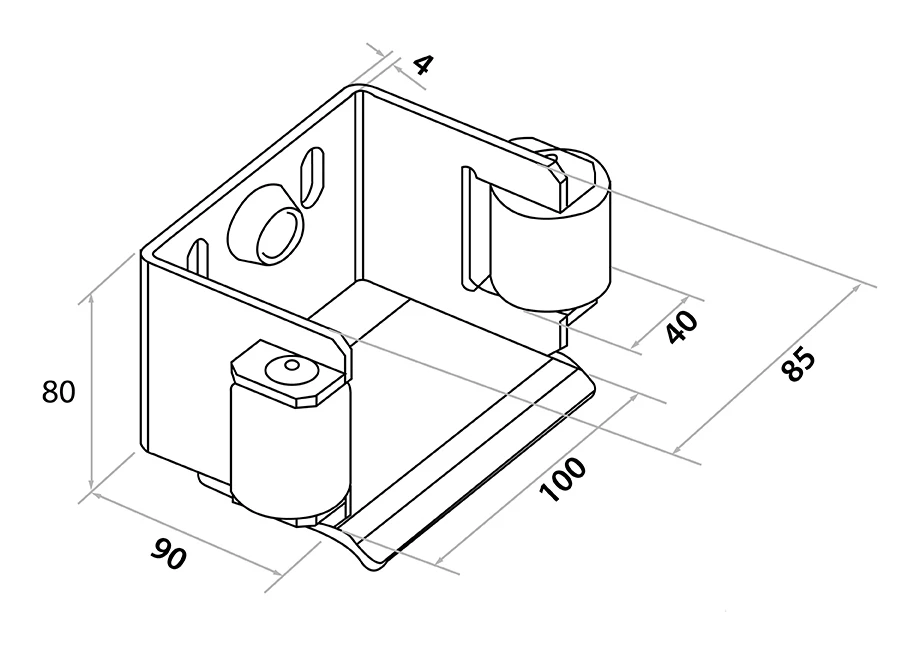

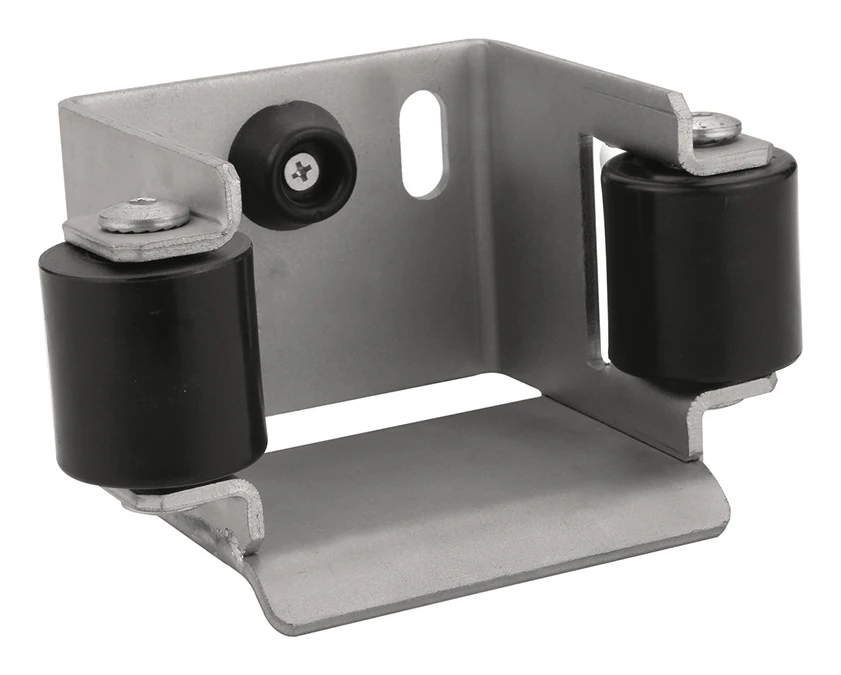

Nájezdový držiak — rozmery a konštrukcia
Oceľový nájezdový držiak sa montuje na stĺpik a stabilizuje bránu po zatvorení, pričom rozkladá jej hmotnosť na ďalšie konštrukčné prvky. Dve navádzacie kladky z plastu zabezpečujú presné vedenie brány a znižujú opotrebenie vozíkov.
- Výška montážneho plechu: 80 mm
- Šírka montážneho plechu: 90 mm
- Celková hĺbka: 100 mm
- Svetlosť medzi kladkami: 85 mm
- Výška navádzacích kladiek: 40 mm
- Hrúbka plechu: 4 mm
- Rozstup montážnych otvorov: 70 mm
- Rozmery montážneho otvoru (oválny): 25 × 10 mm
- Pre koľajnicu: 80 × 80 × 5 mm
- Povrchová úprava: pozinkované
Technická špecifikácia súpravy
- Určenie: samonosná posuvná brána
- Typ vozíkov: 80 (10-kladkové)
- Materiál kladiek: nylon (plast)
- Počet kladiek na vozík: 10 (vrátane 2 horizontálnych)
- Kompatibilná koľajnica: 80 × 80 × 5 mm
- Max. zaťaženie vozíka: 900 kg
- Výšková regulácia: áno (regulačné skrutky)
- Povrchová úprava: pozinkované
- Značka: PSG
- Hmotnosť súpravy: 21 kg
Výber rozostupu vozíkov
Správny rozostup jazdných vozíkov závisí od svetlosti brány a jej hmotnosti. Nasledujúca tabuľka uľahčuje rýchly výber optimálneho rozostupu vozíkov v osiach (Lw) pre brány s dĺžkou od 5,5 m do 8,0 m a hmotnosťou od 450 kg do 650 kg.

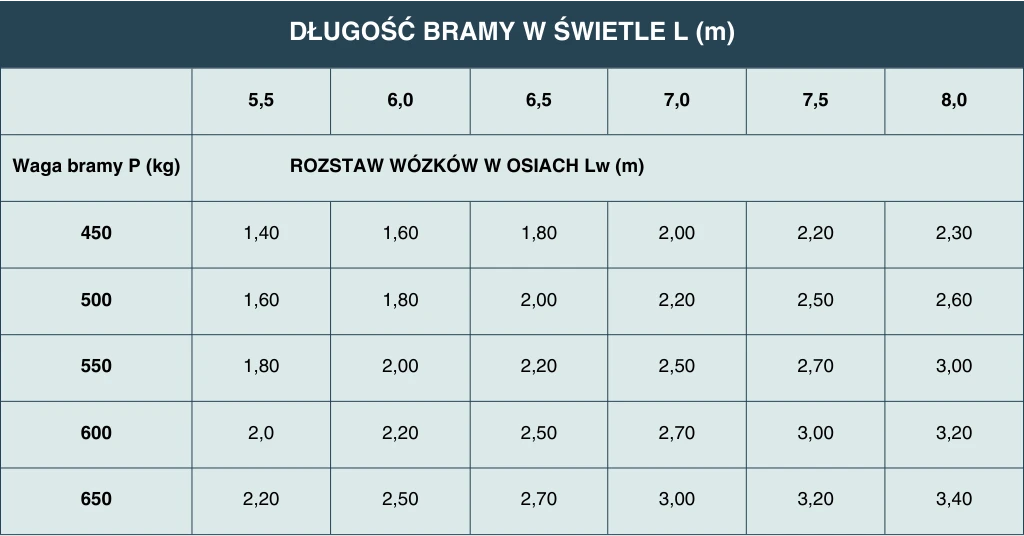

Tabuľka výberu rozostupu jazdných vozíkov posuvnej brány
| SVETLOSŤ BRÁNY L (m) | ||||||
|---|---|---|---|---|---|---|
| 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | |
| Hmotnosť brány P (kg) | ROZOSTUP VOZÍKOV V OSIACH Lw (m) | |||||
| 450 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,30 |
| 500 | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,60 |
| 550 | 1,80 | 2,00 | 2,20 | 2,50 | 2,70 | 3,00 |
| 600 | 2,0 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 |
| 650 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 | 3,40 |
Všetky prvky súpravy sú pozinkované, čo zaručuje účinnú ochranu pred koróziou a dlhú životnosť aj v náročných poveternostných podmienkach. Produkty značky PSG sú osvedčené riešenia pre profesionálne montážne firmy, zaručujúce spoľahlivosť a opakovateľnosť inštalácie.
Technické údaje
| Materiál koliesok | Nylon |
| Počet koliesok [szt.] | 10 |
| Veľkosť jazdnej lišty | 80x80x5 |
| Typ produktu | Balík / KIT s príslušenstvom |
| Konštrukcia vozíka | Výkyvná |
| Max. nosnosť [kg] | 900 |
| Typ jazdného systému | Pojezdový systém |
