Balíček jazdných vozíkov s 5 kolieskami pre samonosné posuvné brány s príslušenstvom

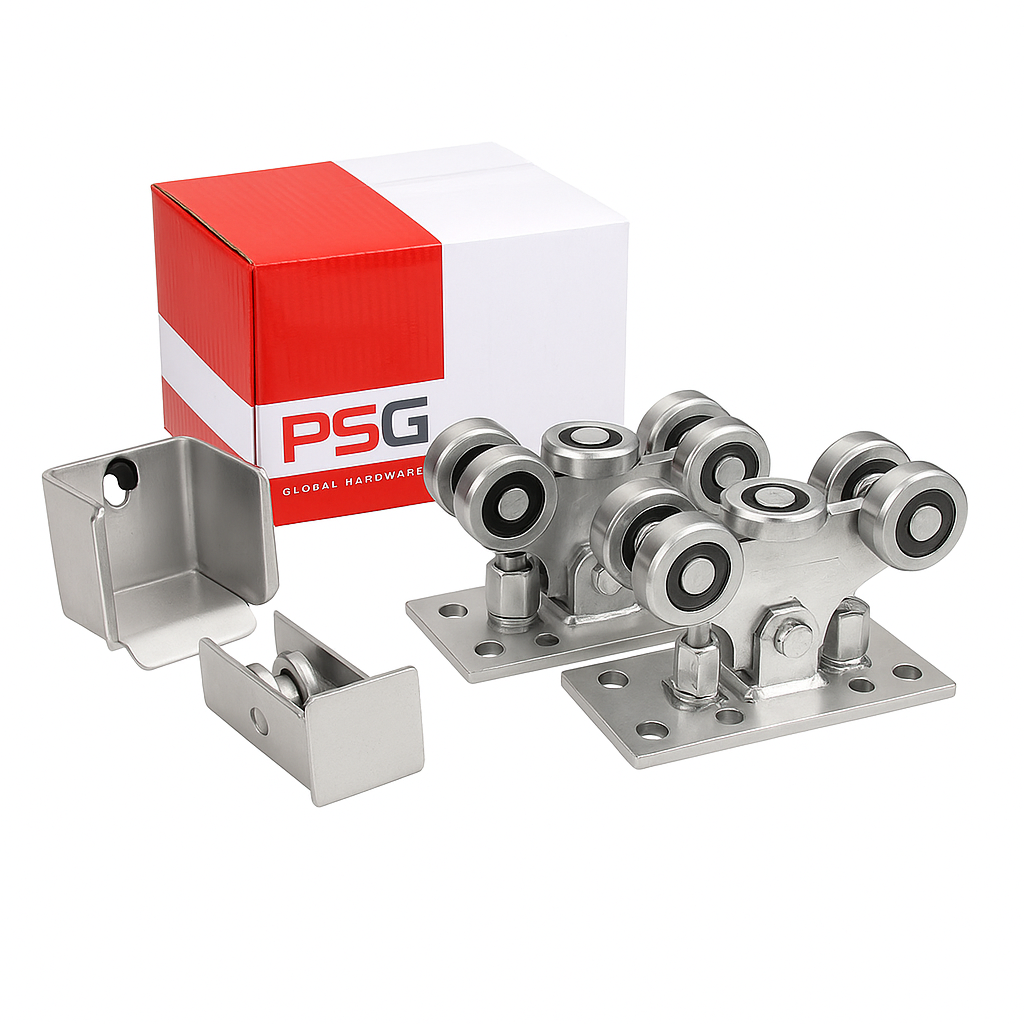

Obsah súpravy

• Jazdný vozík s 5 kovovými kladkami — 2 ks
• Nájezdová kladka s ochranným zakončením — 1 ks
• Oceľový držiak nájazdu s gumovým dorazom — 1 ks
• Montážne skrutky v komplete

Všeobecné údaje súpravy

• Hmotnosť súpravy: 12,24 kg
• Objem balenia: 10 500 cm³
• EAN: 5901289674720

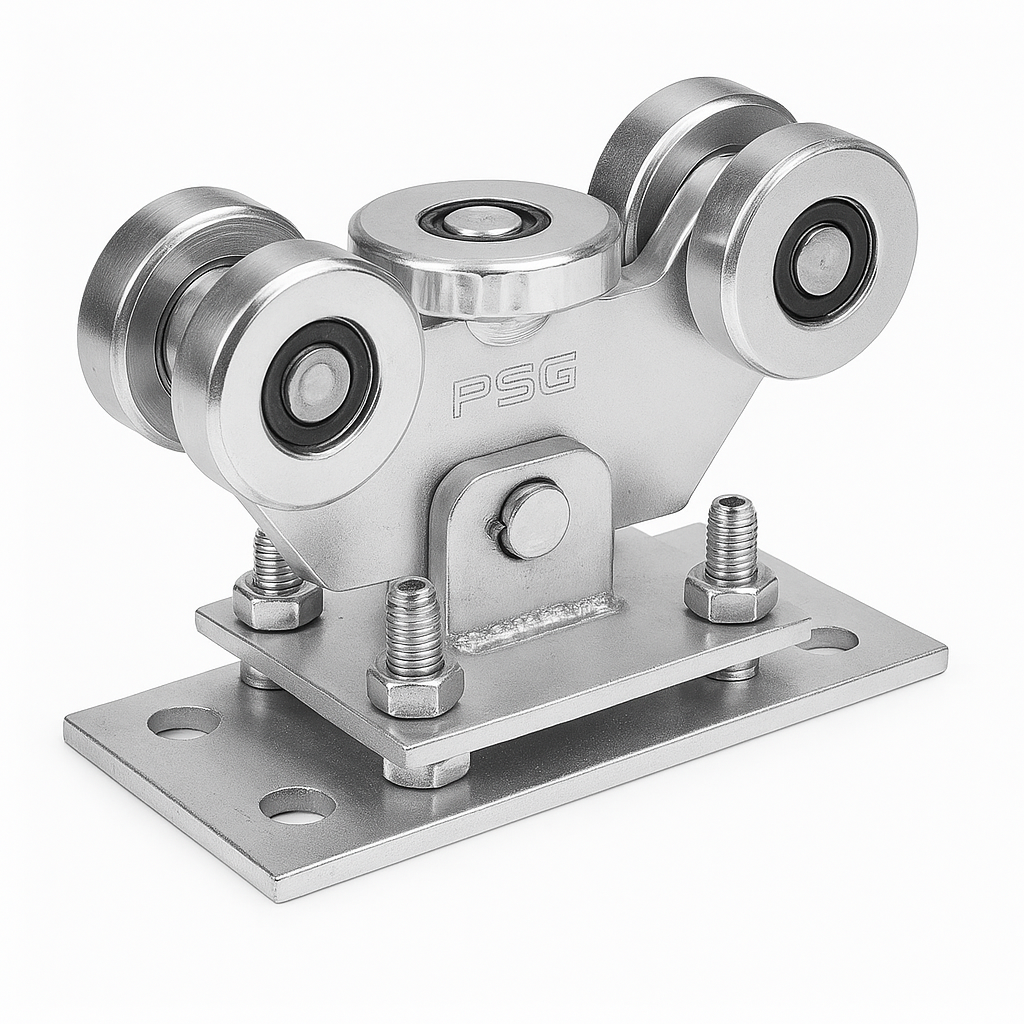

Jazdný vozík — konštrukcia a funkcia

Jazdný vozík je vybavený 5 kovovými kladkami, vrátane 1 horizontálnej kladky, ktoré zabezpečujú stabilné vedenie brány po koľajnici. Kyvná konštrukcia — vozík je spojený so základňou pomocou čapu, vďaka čomu sa automaticky prispôsobuje posuvnej bráne, kompenzujúc prípadné nerovnosti a odchýlky koľajnice. Výška vozíka je nastaviteľná pomocou skrutiek, čo uľahčuje presné nastavenie brány počas montáže.

• Počet kladiek: 5 (vrátane 1 horizontálnej)
• Konštrukcia: kyvná (čap spájajúci so základňou)
• Nastavenie výšky: skrutkové
• Kompatibilná koľajnica: 70×70×4 mm
• Protikorózna ochrana: galvanické pozinkovanie

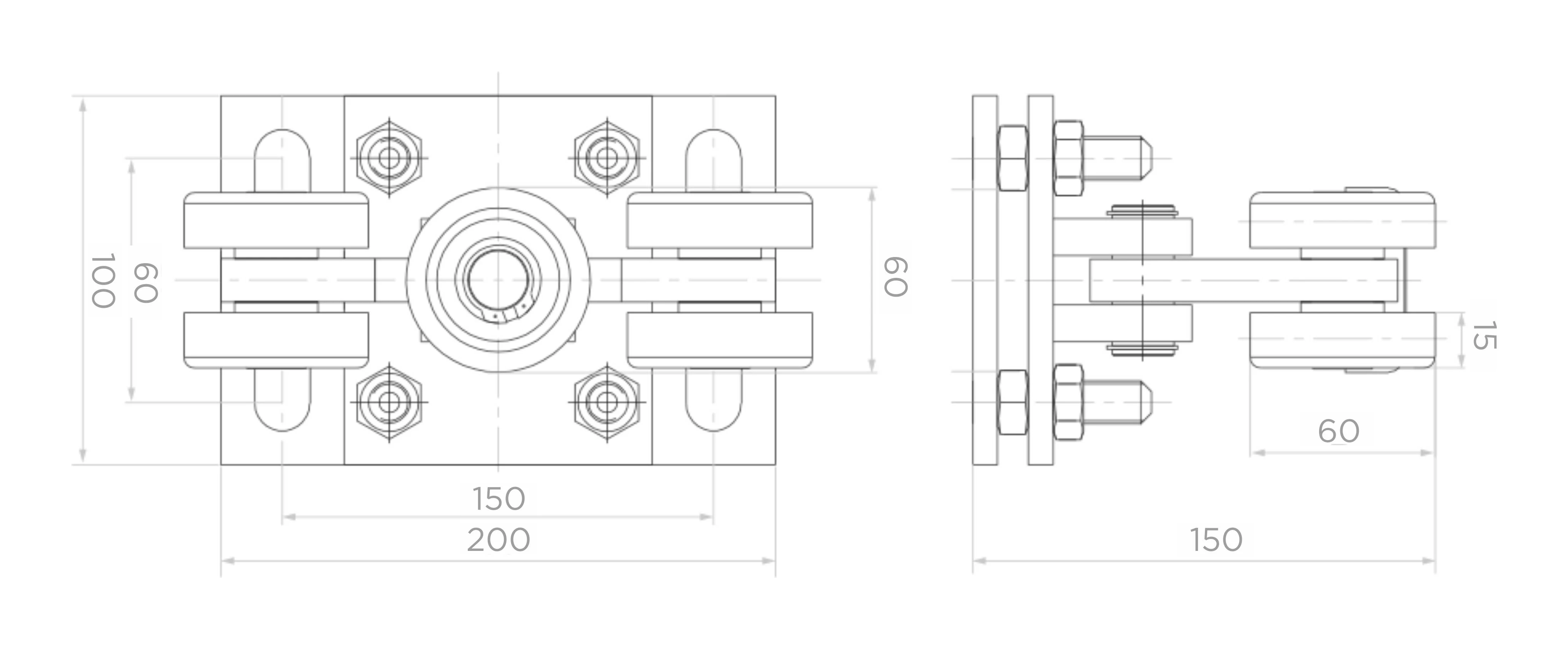

Rozmery jazdného vozíka

• Rozmer základne (dĺ. × šír.): 200 × 100 mm
• Rozostup montážnych otvorov: 150 × 60 mm
• Celková výška: 150 mm
• Výška kladiek nad základňou: 60 mm
• Hrúbka montážnej základne: 15 mm

Nájezdová kladka s ochranným zakončením

Oceľová nájezdová kladka montovaná na začiatku koľajnice samonosnej posuvnej brány. Vybavená ochranným zakončením, ktoré chráni vnútro koľajnice pred vniknutím snehu, ľadu a nečistôt — čo má osobitný význam pri inštaláciách prevádzkovaných v náročných poveternostných podmienkach. Súčasťou sú montážne skrutky.

• Materiál: oceľ
• Kompatibilná koľajnica: 70×70×4 mm
• Ochranné zakončenie: áno (ochrana pred snehom a ľadom)
• Montážne skrutky: v komplete
• Protikorózna ochrana: galvanické pozinkovanie

Oceľový držiak nájazdu

Držiak nájazdu upevnený na stĺpiku brány, do ktorého vchádza nájezdová kladka pri zatváraní brány. Vďaka tomuto riešeniu sa hmotnosť brány rozkladá na väčší počet prvkov, čo stabilizuje bránu v zatvorenej polohe a výrazne predlžuje životnosť jazdných vozíkov. Na zadnej stene sa nachádzajú 2 montážne otvory a gumový doraz tlmiaci nárazy.

• Materiál: oceľ
• Kompatibilné koľajnice: 70×70×4 mm a 80×80×5 mm
• Montážne otvory: 2 ks (zadná stena)
• Doraz: gumový
• Protikorózna ochrana: galvanické pozinkovanie

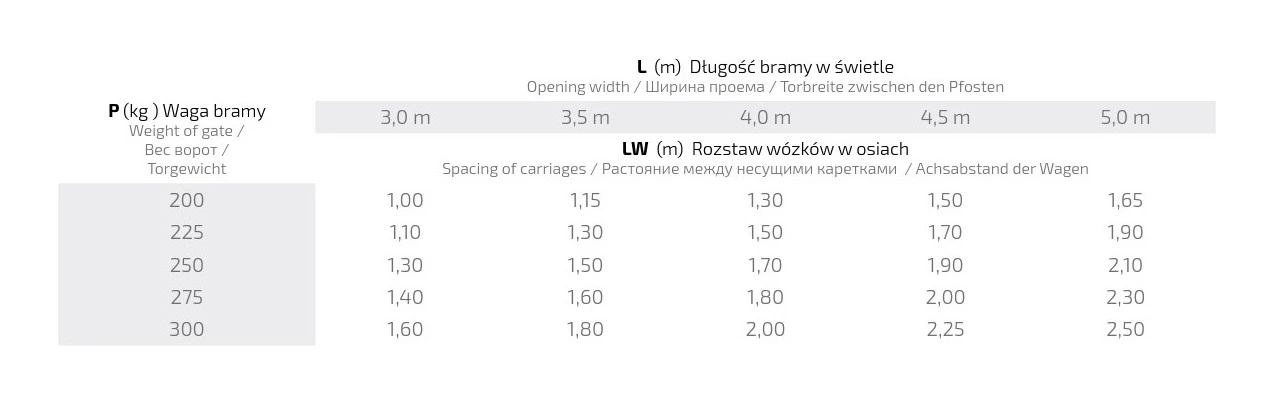

Výber rozostupu vozíkov v osiach

Správny rozostup jazdných vozíkov (LW) závisí od svetlej šírky brány (L) a hmotnosti brány (P). Nasledujúca tabuľka uvádza odporúčané hodnoty rozostupu vozíkov v metroch, ktoré zaručujú optimálnu funkciu a životnosť systému:

• Hmotnosť brány 200 kg: rozostup od 1,00 m (L=3,0 m) do 1,65 m (L=5,0 m)
• Hmotnosť brány 225 kg: rozostup od 1,10 m (L=3,0 m) do 1,90 m (L=5,0 m)
• Hmotnosť brány 250 kg: rozostup od 1,30 m (L=3,0 m) do 2,10 m (L=5,0 m)
• Hmotnosť brány 275 kg: rozostup od 1,40 m (L=3,0 m) do 2,30 m (L=5,0 m)
• Hmotnosť brány 300 kg: rozostup od 1,60 m (L=3,0 m) do 2,50 m (L=5,0 m)

Svetlé šírky brány zahrnuté v tabuľke: 3,0 m, 3,5 m, 4,0 m, 4,5 m a 5,0 m.

Všetky prvky súpravy sú galvanicky pozinkované, čo zabezpečuje účinnú protikoróznu ochranu a dlhodobú prevádzku tak pri inštaláciách vo vnútorných priestoroch, ako aj pri tých vystavených premenlivým poveternostným podmienkam. Kompletný balíček umožňuje inštalačnej firme objednať všetko príslušenstvo v jednej položke — bez rizika vynechania niektorého komponentu.
